有管网七氟丙烷气体自动灭火系统设计

一、设计原理：

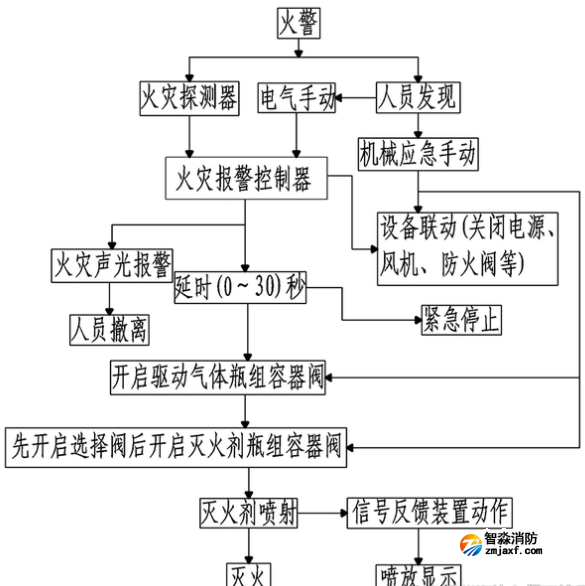

本系统具有自动、手动及机械应急启动三种控制方式。保护区均设二路独立探测回路，当第一路探测器发出火灾信号时，发出警报（警铃报警），指示火灾发生的部位，提醒工作人员注意；当第二路探测器亦发出火灾信号后，自动灭火控制器开始进入延时阶段（0-30S可调），声光报警器报警和联动设备动作（关闭通风空调，防火卷帘门等），此阶段用于疏散人员。

延时过后，向保护区的驱动瓶的电磁阀发出灭火指令，电磁阀打开驱动瓶容器阀，然后瓶内氮气依次打开保护区的七氟丙烷储气瓶，储气瓶内七氟丙烷气体经过管道从喷头喷出向失火区进行灭火作业。同时报警控制器接收压力信号发生器的反馈信号，控制面板喷放指示灯亮。

二、防护区要求：

1) 防护区宜以单个封闭空间划分；同一区间吊顶层和地板层下需同时保护时，可合为一个防护区。为保证防护区能够满足气体灭火要求，防护区与相邻房间或相邻防护区之间的吊顶和地板必须隔断，应保证防护区是一个密闭的空间。

2) 防护区的围护结构及门窗的耐火极限不应低于0.5h，吊顶的耐火极限不应低于0.25h；围护结构承受内压的允许压强不宜低于1200Pa。

3) 防护区应设置泄压口，七氟丙烷灭火系统的泄压口应位于防护区净高的2/3以上，宜设在外墙上，防护区不存在外墙的，可考虑设在与走廊相隔的内墙上，喷放灭火剂前，防护区除泄压口外的开口应能自行关闭。

4) 防护区的最低环境度不应低于-10°C。

三、储瓶间要求：

1) 管网灭火系统的储存装置宜设在专用储瓶间内。储瓶间宜靠近防护区，并应符合建筑物耐火等级不低于二级的有关规定及有关压力容器存放的规定，且应有直接通向室外或疏散走道的出口。储瓶间和设置预制灭火系统的防护区的环境温度应为-10°c-50°c。

2) 储存装置的布置，应便于操作、维修及避免阳光照射。操作面距墙面或两操作面之间的距离，不宜小于1.0m，且不应小于储存容器外径的1.5倍。

四、系统要求：

1) 储存容器或容器阀上，应设安全泄压装置和压力表。组合分配系统的集流管，应设安全泄压装置。安全泄压装置的动作压力，应符合相应气体灭火系统的设计规定。

2) 为保证灭火的可靠性，在灭火系统释放灭火剂前或同时，应保证必要的联动操作，即灭火系统在发出灭火指令时，由控制系统发出联动指令，切断电源、关闭或停止一切影响灭火效果的设备。

3) 两个或两个以上的防护区采用组合分配系统时，一个组合分配系统所保护的防护区不应超过8个。组合分配系统的灭火剂储存量，应按储存量最大防护区确定。

4) 灭火系统的储存装置72小时内不能重新充装恢复工作的，应按系统原储存量的100%设置备用量。

五、安全要求：

1) 防护区应有保证人员在30S内疏散完毕的通道和出口。

2) 防护区的门应向疏散方向开启，并能自行关闭；用于疏散的门必须能从防护区内打开。

3) 灭火后的防护区应通风换气，地下防护区和无窗或设固定窗扇的地上保护区，应设置机械排风装置，排风口宜设在防护区的下部，并应直通室外。设有气体灭火系统的场所，宜配置空气呼吸器。

4) 经过有爆炸危险和变电、配电场所的管网，以及布设在以上场所的金属箱体等，应设防静电接地。

六、使用事项：

1.本工程的灭火系统设计分为自动、手动、应急手动三种启动方式。

1)自动工况：即自动探测报警器，发出火警信号，自动启动灭火系统进行灭火。

2)手动工况：即自动探测报警，发出火警信号，经人工手动控制盒启动灭火系统进行灭火。

3)应急手动工况：

a.只探测报警，发出火警信号，但电器控制部分出现故障，不能执行灭火指令的情况下；由于电源发生故障或自动探测报警系统失灵，不能执行灭火指令的情况下。

b.应急手动必须在储瓶间进行，首先拔去所需灭火区域的启动瓶上的电磁瓶头阀的保险，按下按钮，使灭火系统工作，执行灭火功能，但这务必在提前关闭影响灭火效果的设备，通知并确认人员已经撤离后方可实施。

2.无论什么情况下达指令，自指令下达后延时 秒启动灭火系统，以保证人员在规定的时间内从灭火区域撤离，自动灭火系统释放HFC-227ea灭火剂时包括释放后相当长的时间内，绝对不允许有人停留在灭火区域内。

3.灭火系统动作释放灭火剂后，经检验确认火灾已经扑灭的情况下，打开通风系统，向灭火区域内送入新鲜的空气，废气排除干净后才允许人员进入。
