江苏气体灭火系统喷嘴安装要求
一套完整的气体灭火系统是包括气体灭火装置、灭火剂管道、阀驱动装置、喷嘴、控制组件等组成的,喷嘴是气体灭火系统中控制灭火剂流速并保证灭火剂均匀分布的重要部件。但由于喷嘴结构多种多样以及每种气体灭火系统喷嘴设计流量的不同,气体灭火系统喷嘴安装要求和设计要求也都不一样。本文为大家分享下不同气体灭火系统的喷嘴设计要求和安装要求。

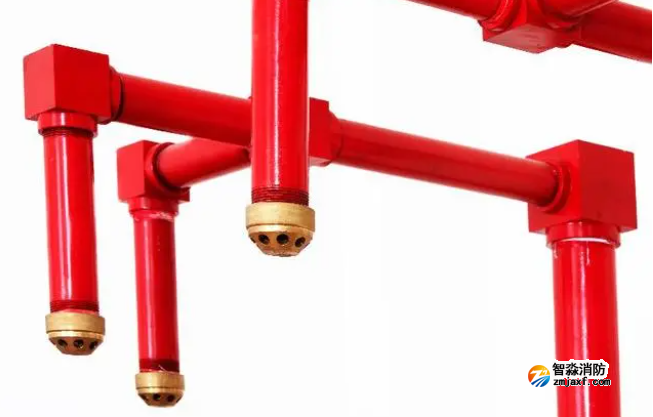

气体灭火系统喷嘴
一、七氟丙烷灭火系统、ig541混合气体灭火系统:
1、七氟丙烷气体灭火系统的喷头工作压力的计算结果,应符合下列规定:
一级增压储存容器的系统Pc≥0.6(MPa,绝对压力);
二级增压储存容器的系统Pc≥0.7(MPa,绝对压力);
三级增压储存容器的系统Pc≥0.8(MPa,绝对压力)。
2、喷头等效孔口面积应按下式计算:
式中Fc——喷头等效孔口面积(cm2);
qc——等效孔口单位面积喷射率[kg/(s?cm2)],可按本规范附录C采用。
3、喷头的实际孔口面积,应经试验确定,喷头规格应符合本规范附录D的规定。
4、一般喷头的流量系数在工质一定的紊流状态下,只由喷头孔口结构所决定,但七氟丙烷灭火系统的喷头,由于系统采用了氮气增压输送,部分氮气会溶解在七氟丙烷里,在喷放过程中它会影响七氟丙烷流量。氮气在系统工作过程中的溶解量与析出量和储存容器增压压力及喷头工作压力有关,故七氟丙烷灭火系统喷头的流量系数,即各个喷头的实际等效孔口面积值与储存容器的增压压力及喷头孔口结构等因素有关,应经试验测定。
二、ig541混合气体灭火系统:
1、IG541混合气体灭火系统的喷头工作压力的计算结果,应符合下列规定:
一级充压(15.0MPa)系统,Pc≥2.0(MPa,绝对压力);
二级充压(20.0MPa)系统,Pc≥2.1(MPa,绝对压力)。
2、喷头等效孔口面积,应按下式计算:
式中Fc——喷头等效孔口面积(cm2);
qc——等效孔口单位面积喷射率[kg/(s·cm2)],可按本规范附录F采用。
3、喷头的实际孔口面积,应经试验确定,喷头规格应符合本规范附录D的规定。
三、高压二氧化碳灭火系统:
1、全淹没灭火系统的喷头布置应使防护区内二氧化碳分布均匀,喷头应接近天花板或屋顶安装。
2、设置在有粉尘或喷漆作业等场所的喷头,应增设不影响喷射效果的防尘罩。
四、气体灭火系统喷嘴设计一般规定及安装要求
1、喷头的保护高度和保护半径,应符合下列规定:
(1)最大保护高度不宜大于6.5m;
(2)最小保护高度不应小于0.3m;
(3)喷头安装高度小于1.5m时,保护半径不宜大于4.5m;
(4)喷头安装高度不小于1.5m时,保护半径不应大于7.5m。
2、喷头宜贴近防护区顶面安装,距顶面的最大距离不宜大于0.5m。
3、安装喷嘴时,应按设计要求逐个核对其型号、规格及喷孔方向,检查清楚数量,避免缺少数量影响施工进度。
4、安装在吊顶下的不带装饰罩的喷嘴,其连接管管端螺纹不应露出吊顶;安装在吊顶下的带装饰罩的喷嘴,其装饰罩应紧贴吊顶。
