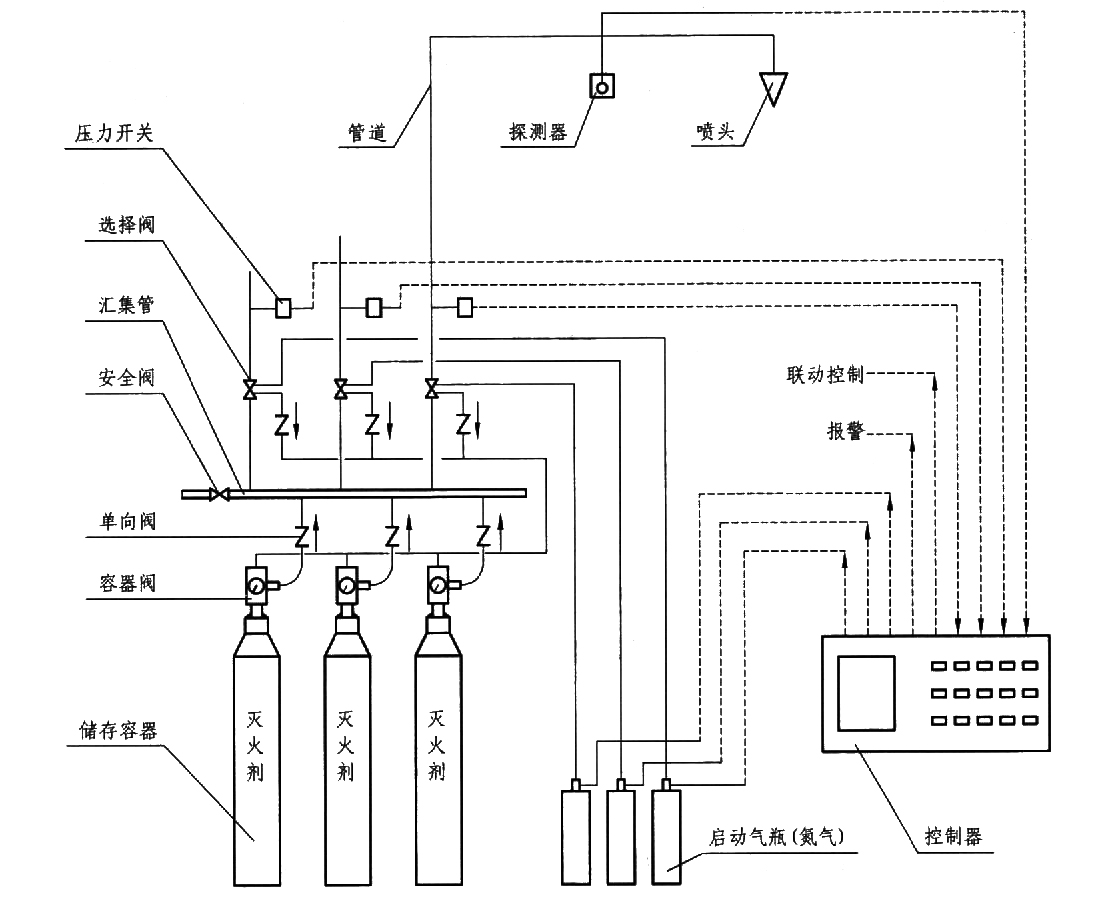

管网式气体灭火系统组成示意图



  灭火剂储存装置放置在靠近防护区的专用储瓶间内，既要储存足够高数量的灭火剂，又要保证在着火时能及时开启，释放出灭火剂进行灭火;启动分配装置是用来打开灭火剂储存容器上的容器阀及相应的选择阀，使灭火剂释放到着火防护区进行灭火;输送释放装置包括管道和喷嘴，起输送灭火剂和保证灭火剂以特定形式喷出，促使灭火剂迅速汽化，保护空间达到灭火浓度的作用。监控装置主要监测系统是否正常工作。

灭火剂的主要组件有:储存瓶、液体单向阀、高压软管、集流管、安全阀、气体单向阀、选择阀、管网、喷头及自动灭火控制装置等。


气体灭火系统工作原理

气体灭火系统的工作原理是：防护区一旦发生火灾，首先火灾探测器报警，消防控制中心接到火灾信号后，启动联动装置(关闭通风口、停止空调等)，延时约30s后，打开启动气瓶的瓶头阀，利用气瓶中的高压氮气将灭火剂储存容器上的容器阀打开，灭火剂经管道输送到喷头喷出实施灭火。这中间的延时是考虑防护区内人员的疏散。另外，通过压力开关监测系统是否正常工作，若启动指令发出而压力开关的信号迟迟不返回，说明系统故障，值班人员听到事故报警，应尽快到储瓶间，手动开启储存容器上的容器阀，实施人工启动灭火。气体灭火系统灭火过程框图如图所示。

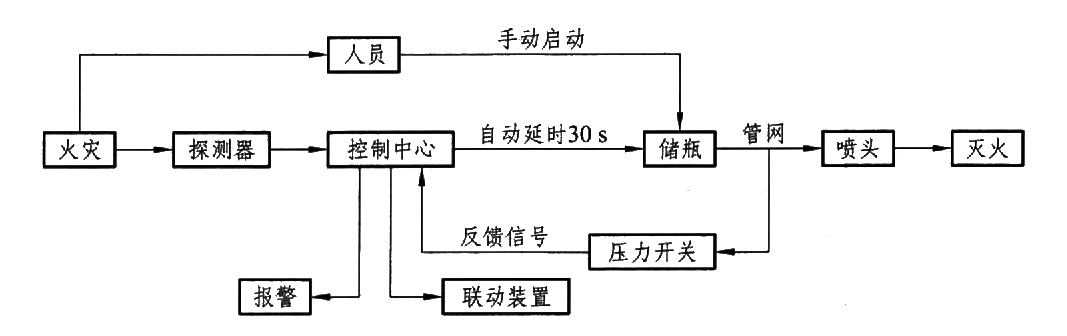

气体灭火过程示意图



那么这些组成实物都是什么样的呢，下面就给大家例举部分主要组成

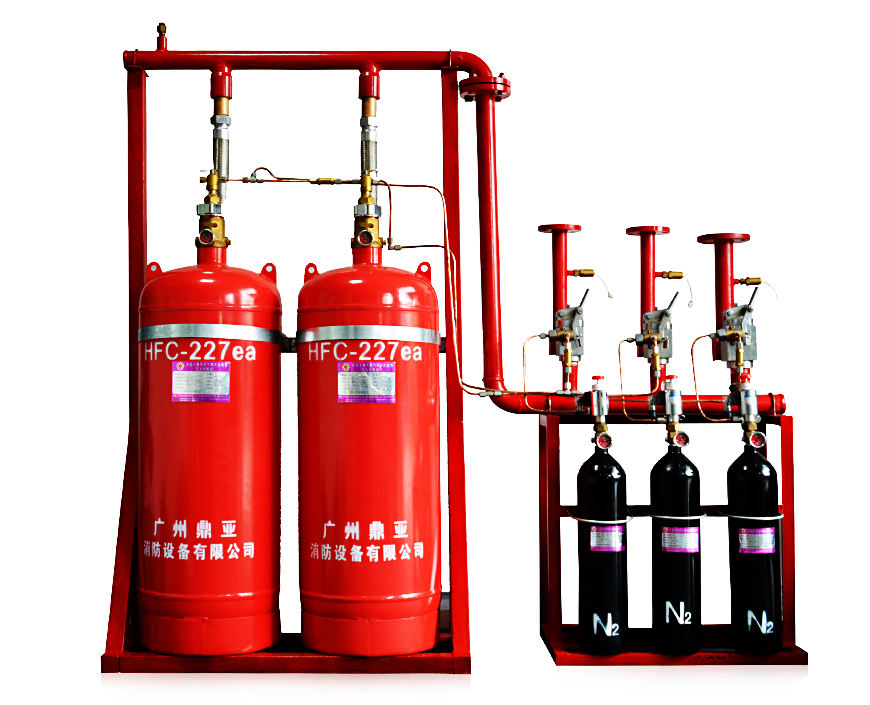

气体灭火系统瓶组

图为七氟丙烷气体灭火系统瓶组部分，包含氮气启动瓶组（棕色瓶），灭火剂储存容器（红色瓶），容器阀，单向阀，安全阀，汇集阀，选择阀，压力开关，瓶组需要安放在单独的气瓶房间内，不能独立运行，必须要与控制器、探测器、管件、喷头等配套连接才能运转。

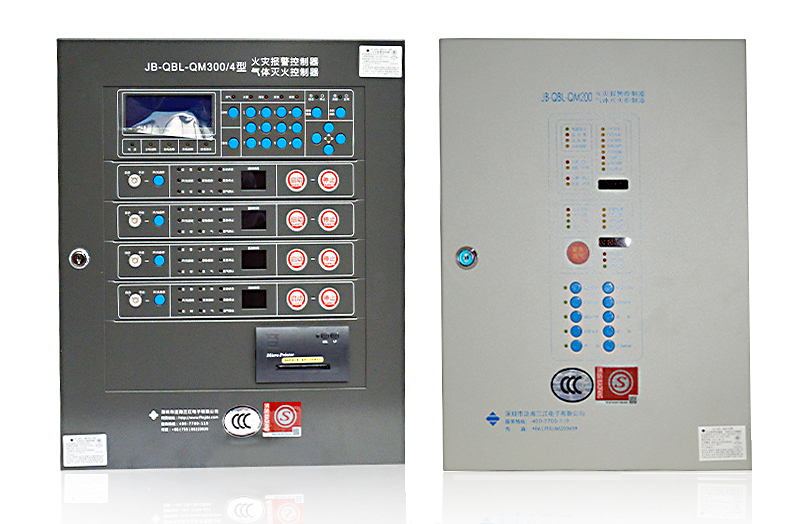

气体灭火系统控制器（又称主机、控制盘）


气体灭火控制器又称主机、控制盘，图为4区和2区主机，可与消防中央控制系统联动，实时监测防护区情况

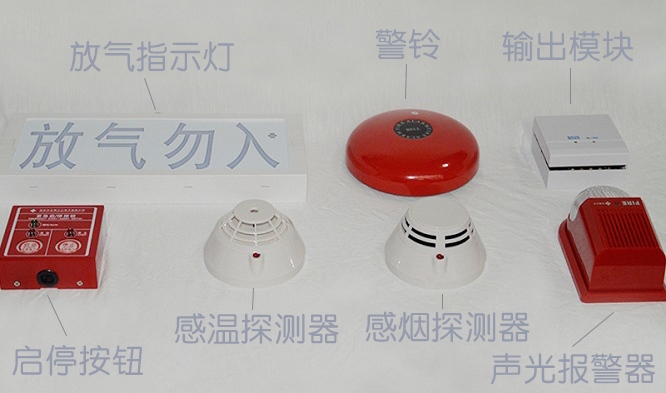

其它配件

放气指示灯、警铃、输出模块、紧急启停按钮、感温探测器、感烟探测器、声光报警器。

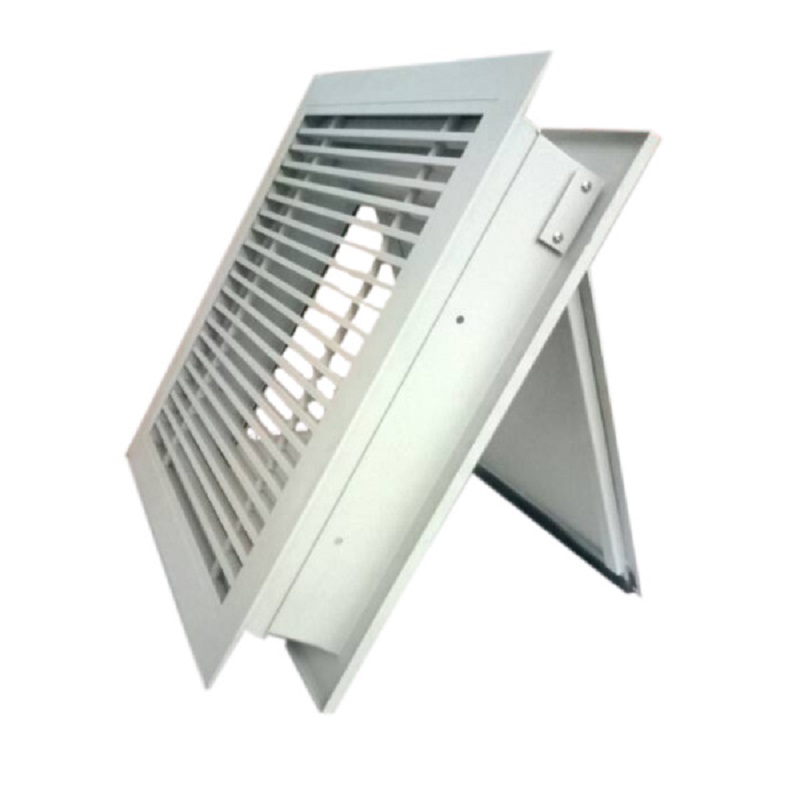

机械泄压口



2006年3月2日发布的GB50370-2005《气体灭火系统设计规范》中，防护区内都必须安装泄压口，泄压口不是一个开口，而是一种泄压装置，此装置平时常闭，当达到或接近防护区允许压强值时自动开启泄压，低于设定压力值时自动关闭，以避免灭火药剂流失，影响正常灭火效果，所以气体灭火系统是必须要安装泄压口的。

对于喷头、管线、辅材等配件不同性质气体灭火系统之间配件不通用，不能混用，此处就不做介绍，欢迎转载
