IG541气体灭火系统相关要求

IG541气体灭火系统相关要求

IG541气体灭火系统以IG541作为灭火剂，是清洁环保的气体灭火系统。是由氮气、氩气、二氧化碳按一定质量比混合而成，这三种成分均为大气的组成成分，是一种绿色的气体灭火剂。今天江苏气体灭火安装分享IG541气体灭火系统的相关内容。

一、特点

1. 在工作温度下，是一种无色、无味的气体，具有清洁、不导电、灭火效率高的特点。

2. IG541灭火剂由氮气、氩气和二氧化碳按一定质量比混合而成，氮气约52%，氩气约40%，二氧化碳约8%。

二、灭火机理与适用范围

1. 灭火机理

IG541灭火机理为窒息，灭火速度较快，IG541喷放以后，防护区氧气浓度降低，使燃烧物得不到足够的氧气而熄灭。

2. 适用范围

1）电气火灾。

2）灭火前能切断气源的气体火灾。

3）液体火灾。

4）固体表面火灾。

3. 不适用范围

1）硝化纤维、硝酸钠等氧化剂或含氧化剂的化学制品火灾。

2）钾、镁、钠、镁等活泼金属火灾。

3）氢化钾、氢化钠等金属氰化物火灾。

4）过氧化氢、联胺等能自行分解的化学物质火灾。

5）可燃固体物质的深位火灾。

三、设计参数

1. 喷放时间

当IG541混合气体灭火剂喷放至设计用量的95%时，其喷放时间不应大于60s，且不应小于48s。

2. 设计浓度

1）IG541混合气体灭火系统的灭火设计浓度不应小于灭火浓度的1.3倍，惰化设计浓度不应小于惰化浓度的1.1倍。

2）固体表面火灾的灭火浓度为28.1%，规范中未列出的，应经试验确定。

3. 灭火浸渍时间

1）木材、纸张、织物等固体表面火灾，宜采用20min。

2）通讯机房、电子计算机房内的电气设备火灾，宜采用10min。

3）其它固体表面火灾，宜采用10min。

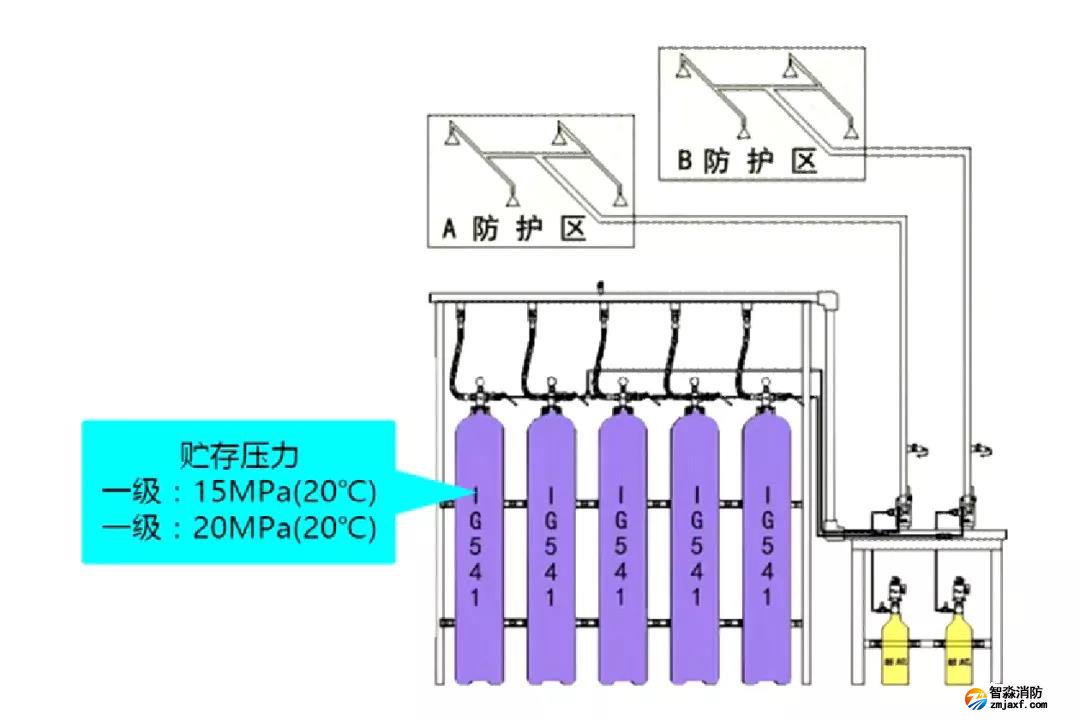

4. 储存充装量

储存容器充装量应符合下列规定：

1)一级充压（15.0MPa）系统，充装量应为211.15kg/m³。

2） 二级充压（20.0MPa）系统，充装量应为281.06kg/m³。

5. 安全性

IG541的无毒性反应浓度为43%，有毒性反应浓度为52%。IG541的灭火设计浓度一般在37%~43%之间，因此在设计浓度范围内，人员短暂停留不会造成生理影响。

四、系统组件要求

1. 储存装置

1)管网系统的储存装置应由储存容器、容器阀和集流管等组成；七氟丙烷和IG541预制灭火系统的储存装置，应由储存容器、容器阀等组成。

2)储存装置的布置，应便于操作、维修及避免阳光照射。操作面距墙面或两操作面之间的距离，不宜小于1.0m，且不应小于储存容器外径的1.5倍。

3)储存装置的储存容器与其他组件的公称工作压力，不应小于在最高环境温度下所承受的工作压力。

4)在储存容器或容器阀上，应设安全泄压装置和压力表。组合分配系统的集流管，应设安全泄压装置。安全泄压装置的动作压力，应符合相应气体灭火系统的设计规定。

2. 选择阀

1)组合分配系统中的每个防护区应设置控制灭火剂流向的选择阀，其公称直径应与该防护区灭火系统的主管道公称直径相等。

2)选择阀的位置应靠近储存容器且便于操作。选择阀应设有标明其工作防护区的永久性铭牌。

3. 喷头

喷头的布置应满足喷放后气体灭火剂在防护区内均匀分布的要求。当保护对象属可燃液体时，喷头射流方向不应朝向液体表面。

4. 管道及附件

1）输送气体灭火剂的管道应采用无缝钢管。无缝钢管内外应进行防腐处理，防腐处理宜采用符合环保要求的方式。

2）输送气体灭火剂的管道安装在腐蚀性较大的环境里，宜采用不锈钢管。

3）输送启动气体的管道，宜采用铜管。

4）管道的连接，当公称直径小于或等于80mm时，宜采用螺纹连接；大于80mm时，宜采用法兰连接。钢制管道附件应内外防腐处理，防腐处理宜采用符合环保要求的方式。使用在腐蚀性较大的环境里，应采用不锈钢的管道附件。
