作为预制式灭火装置的一员，柜式七氟丙烷灭火装置具有安装简便、灭火效能高、维护方便、适用范围广等优点，配合火灾报警设备即可成为一套可独立可联动运行的自动灭火系统。
如上图所示，柜式七氟丙烷灭火装置放置于防护区内部，烟感探测器、温感探测器根据防护区需要均匀布置于内部，气体灭火控制器可根据实际情况设置在防护区内部或外部，放气指示灯、声光报警器、警铃、紧急启动停止按钮安装在防护区外。
柜式七氟丙烷灭火装置由以下部件组成：

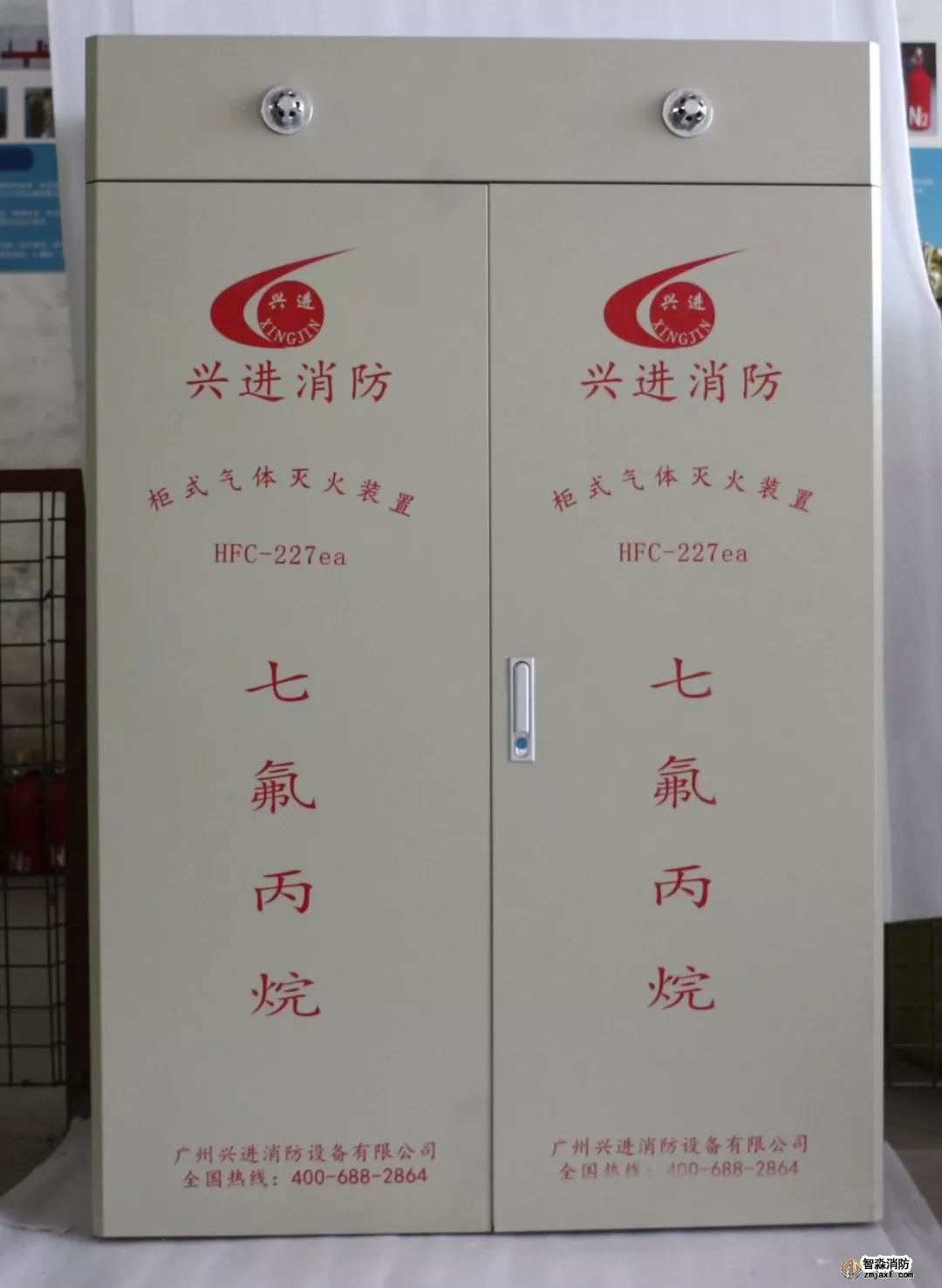

由硬质及角铁组装而成，表面涂有保护质，起到保护及装饰系统、防尘防碰撞的作用。

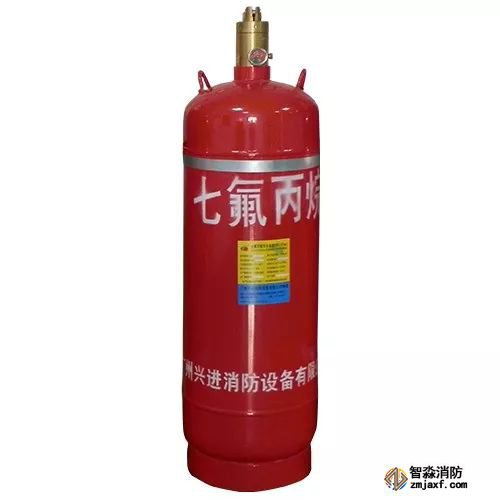

储存装置用于贮存七氟丙烷灭火剂，具有封存、释放、充装、超压泄放、压力显示等功能。主要由容器阀、虹吸管、贮存容器组成，为可重复充装的红色环氧漆钢质焊接容器

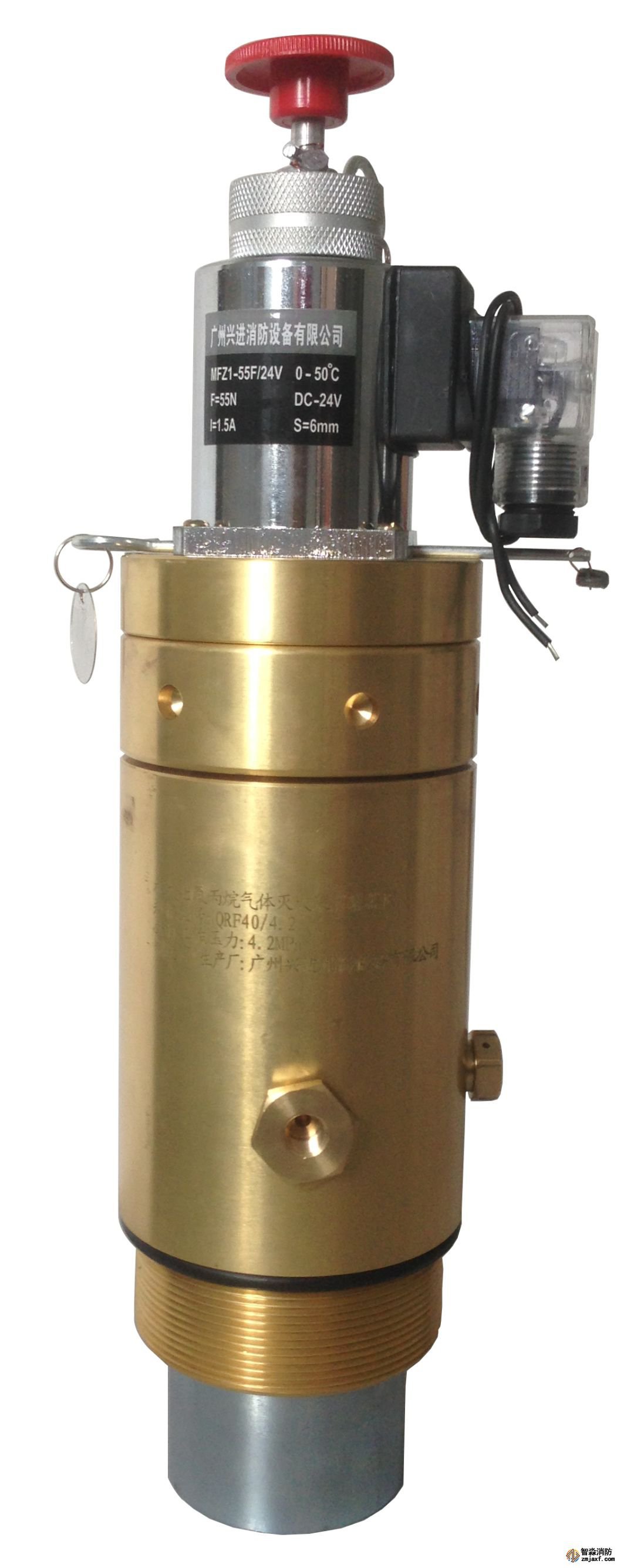

容器阀及驱动装置
由阀体、电磁铁、安全档片、出口接头、压力显示部件、泄压装置等组成，接上虹吸管后安装在贮存容器瓶口上，由电磁铁电动开启容器阀释放灭火剂。

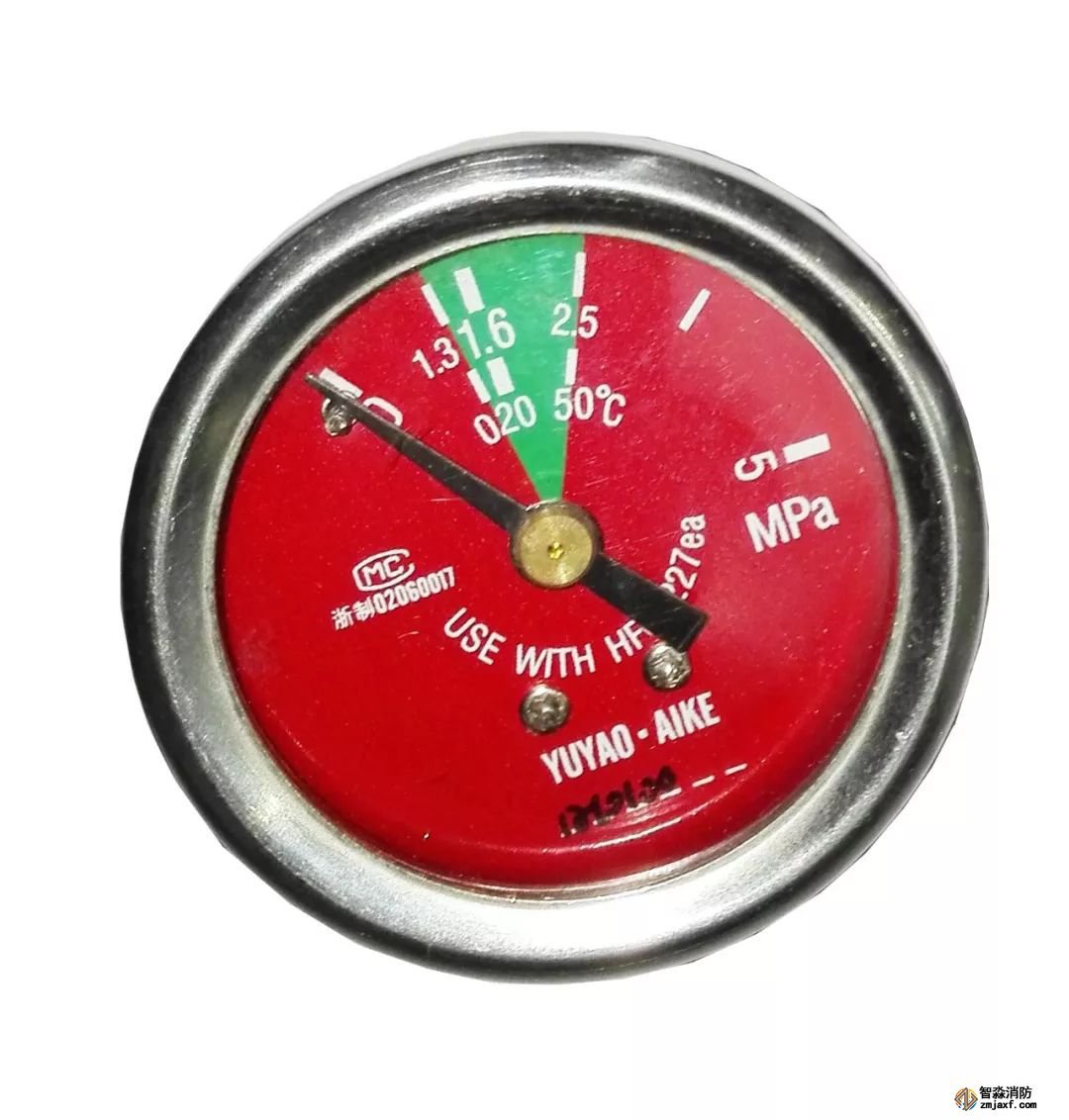

压力表
通过表内的敏感元件(波登管、膜盒、波纹管)的弹性形变，再由表内机芯的转换机构将压力形变传导至指针，引起指针转动来显示压力。

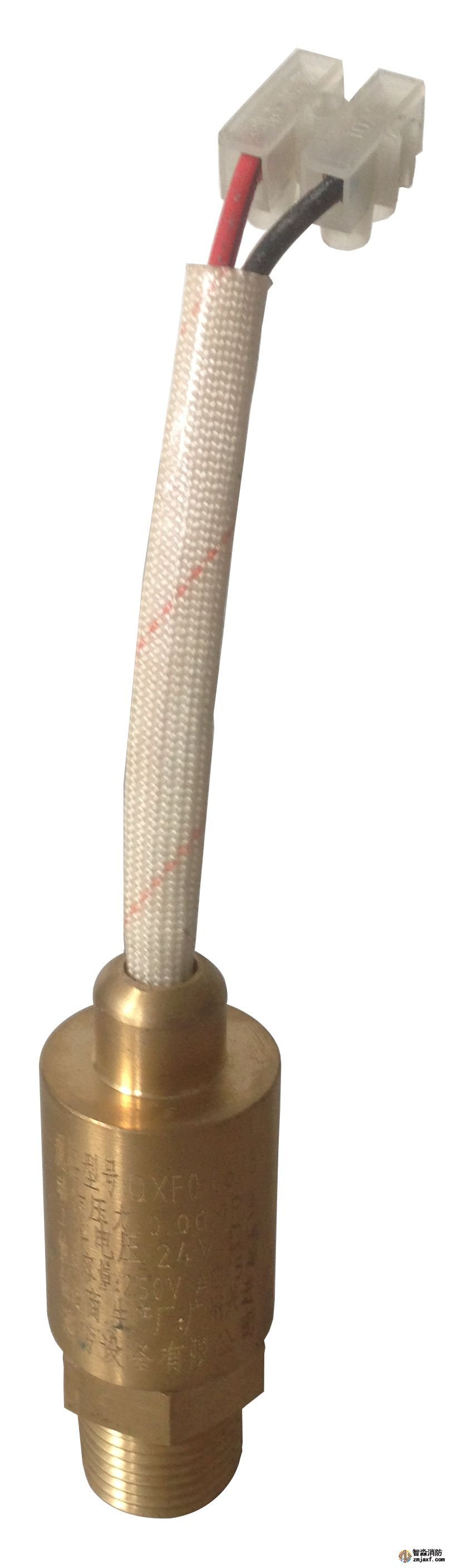

信号反馈装置
由阀体、胶圈、活塞、开关座、微型开关、阀盖、信号引线等组成。安装于连接管的压力开关座上，用于灭火剂释放后将信号反馈至灭火控制器

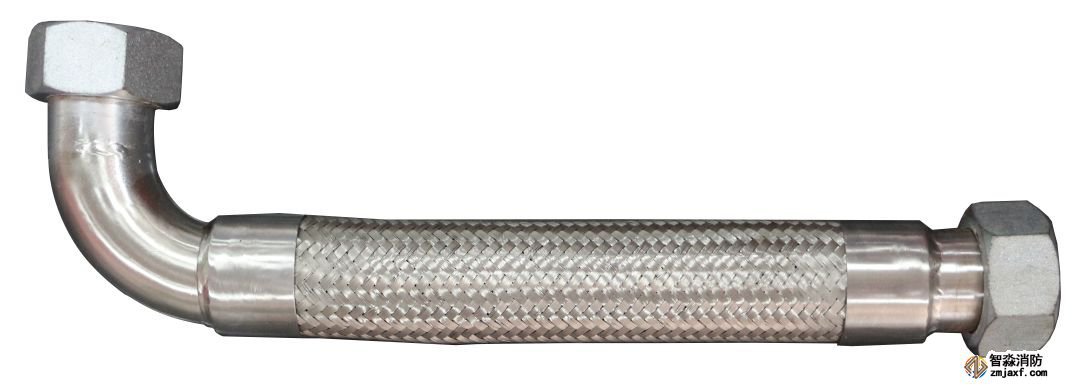

高压软管
用于容器阀喷嘴之间，输送从贮存装置释放出来的灭火剂，在喷放灭火剂时起流通、缓冲的作用。
喷嘴
能将七氟丙烷灭火剂充分雾化均匀喷洒，装饰盖用于装饰柜上。安装于灭火系统连接管的末端，用于按设计要求均匀的雾化喷洒灭火剂，其规格根据按喷放时间计算孔口面积结果选定。
七氟丙烷柜式灭火系统是集气体灭火、自动控制及火灾探测等于一体的现代化智能型自动灭火装置，符合《气体灭火系统设计规范》 GB 50370-2005、《气体灭火系统及部件》GB25972-2010等规范的要求，兴进柜式七氟丙烷灭火系统装置设计先进、性能可靠，操作简单，环保良好。
