构成
内贮压式气体灭火系统一般由灭火剂瓶组、驱动气体瓶组、单向阀、选择阀（适用于组合分配系统）、驱动装置、集流管、高压软管、喷嘴、信号反馈装置（压力开关）、安全泄压装置、控制盘、低泄高封阀（适用于具有驱动气体瓶组的系统）、管路管件等部件构成。
原理
正常情况下系统一般设置在自动状态(当有人员进入气体防护区时需把系统状态转换为手动状态)，防护区发生火灾时，其中一路探测器（烟感探测器）首先发出火警信号，联动启动防护区的声光报警装置，火灾继续发展致使另一路探测器（温感探测器）报警，此时系统进去启动喷气程序（联动关闭防护区内的防火阀或排气扇、空调等使防护区形成一个密闭空间，延时30s以内），延时结束后对应驱动气瓶电磁阀接收电信号打开，启动气体通过启动管路打开防护区选择阀，继而打开灭火剂储气瓶瓶头阀释放灭火气体进行灭火，管道上压力开关受气体压力发出气体释放信号并联动启动防护区门口的气体释放指示灯。当有人员在现场发现火灾时，也可通过设置在防护区出入口的手动启动按钮手动启动气体灭火。
以下本案例实物图为七氟丙烷组合分配系统。

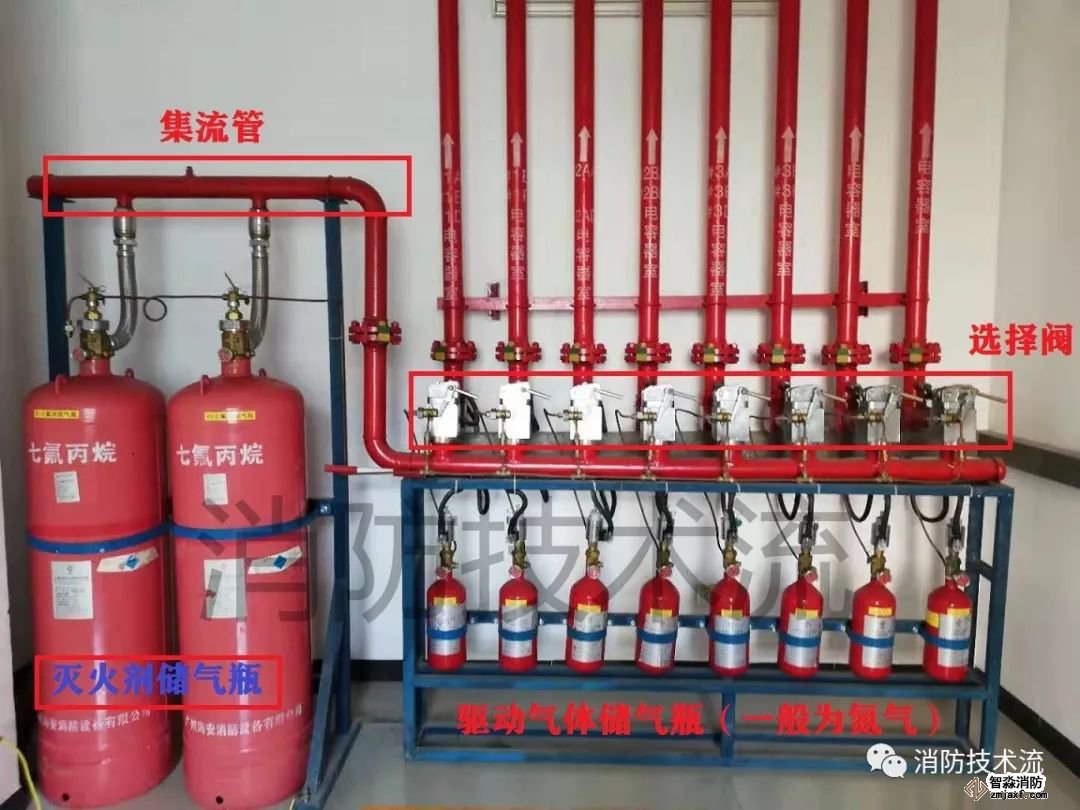

图一：储瓶间

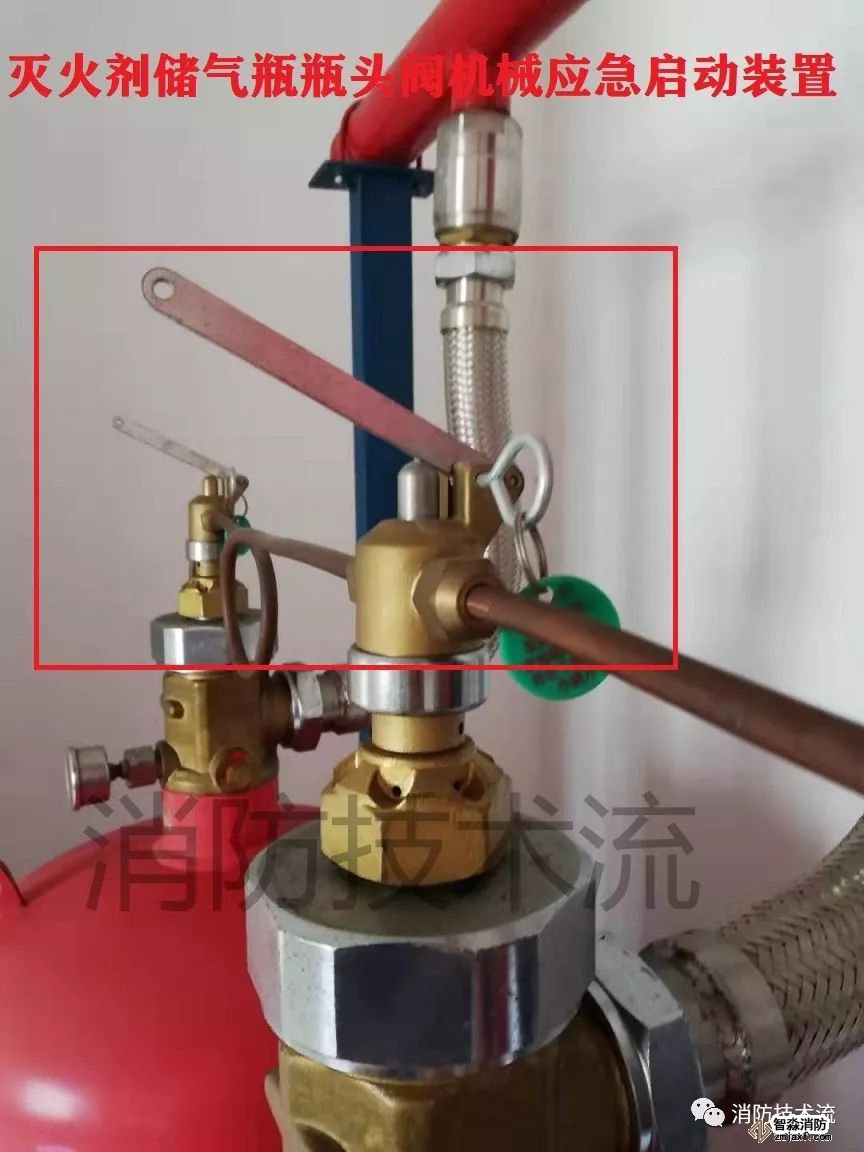

图二：灭火剂储气瓶瓶头阀的机械应急启动装置，当自动启动失效时，拔掉保险销，压下手柄开启瓶头阀释放灭火剂（此操作前需打开对应气体防护区的选择阀）

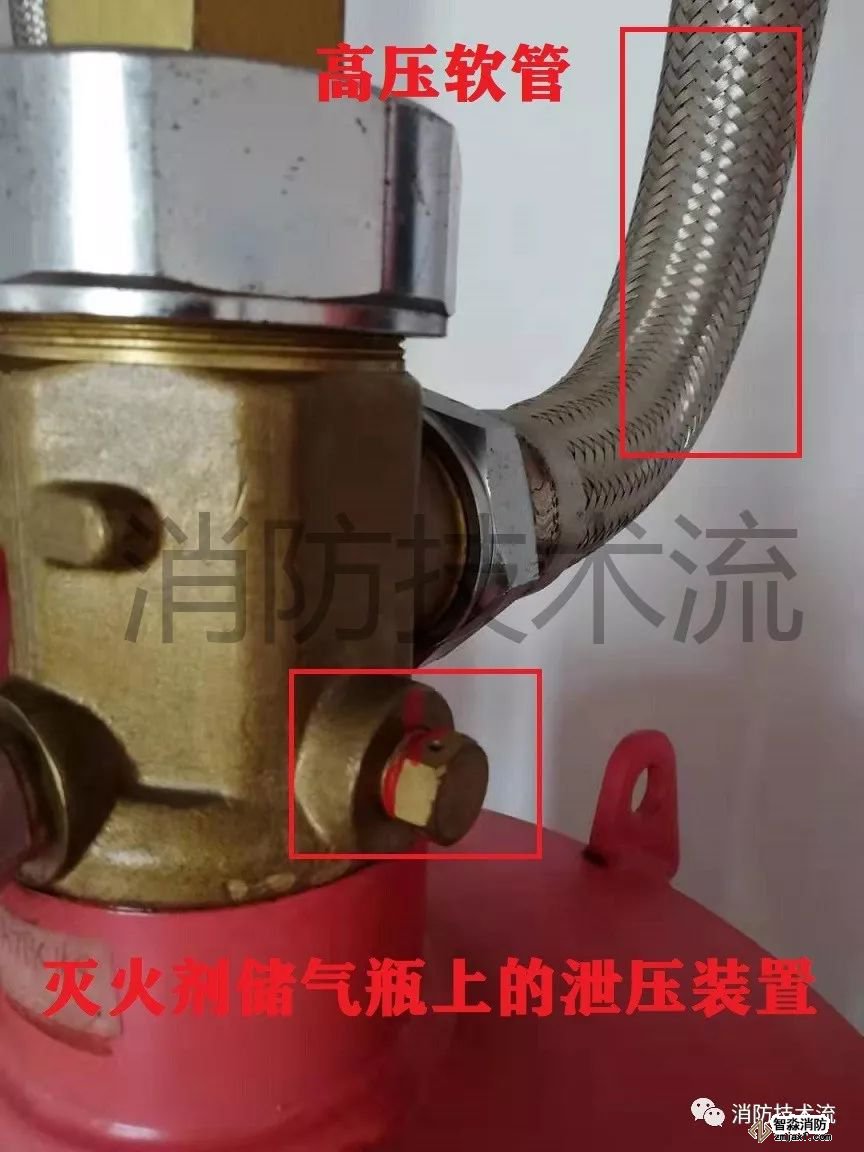

图三：灭火剂储气瓶的泄压装置

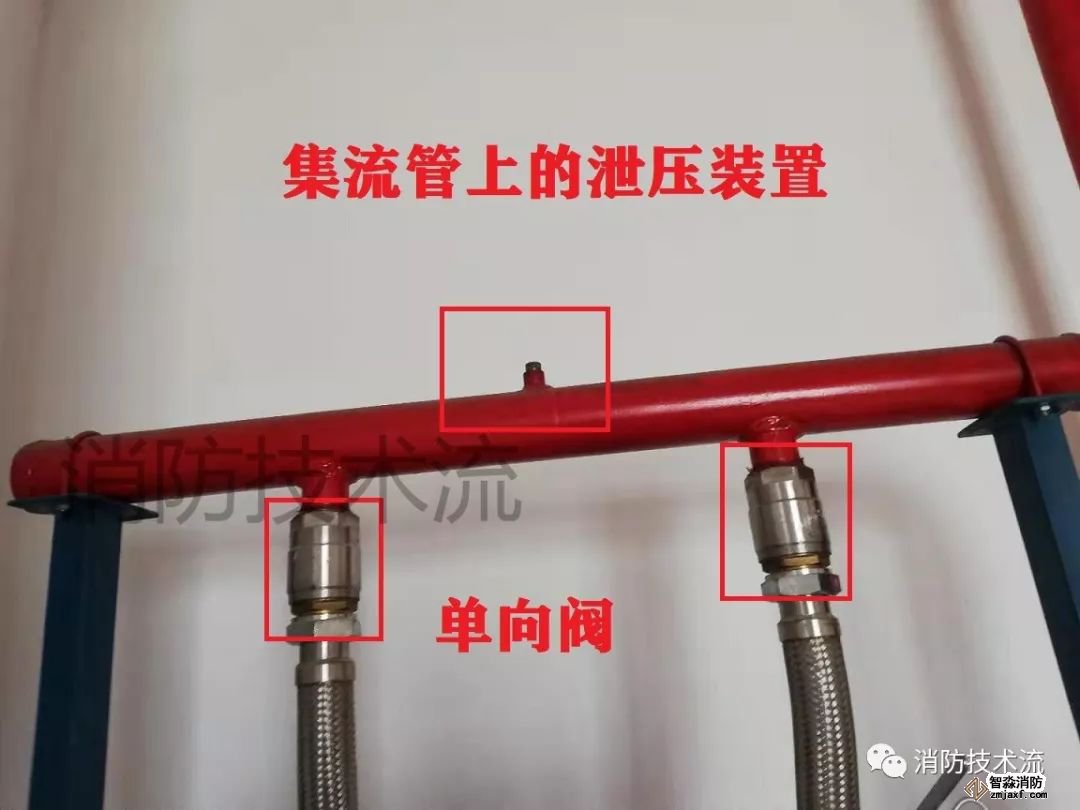

图四：灭火剂释放管路上的单向阀及集流管上的泄压装置

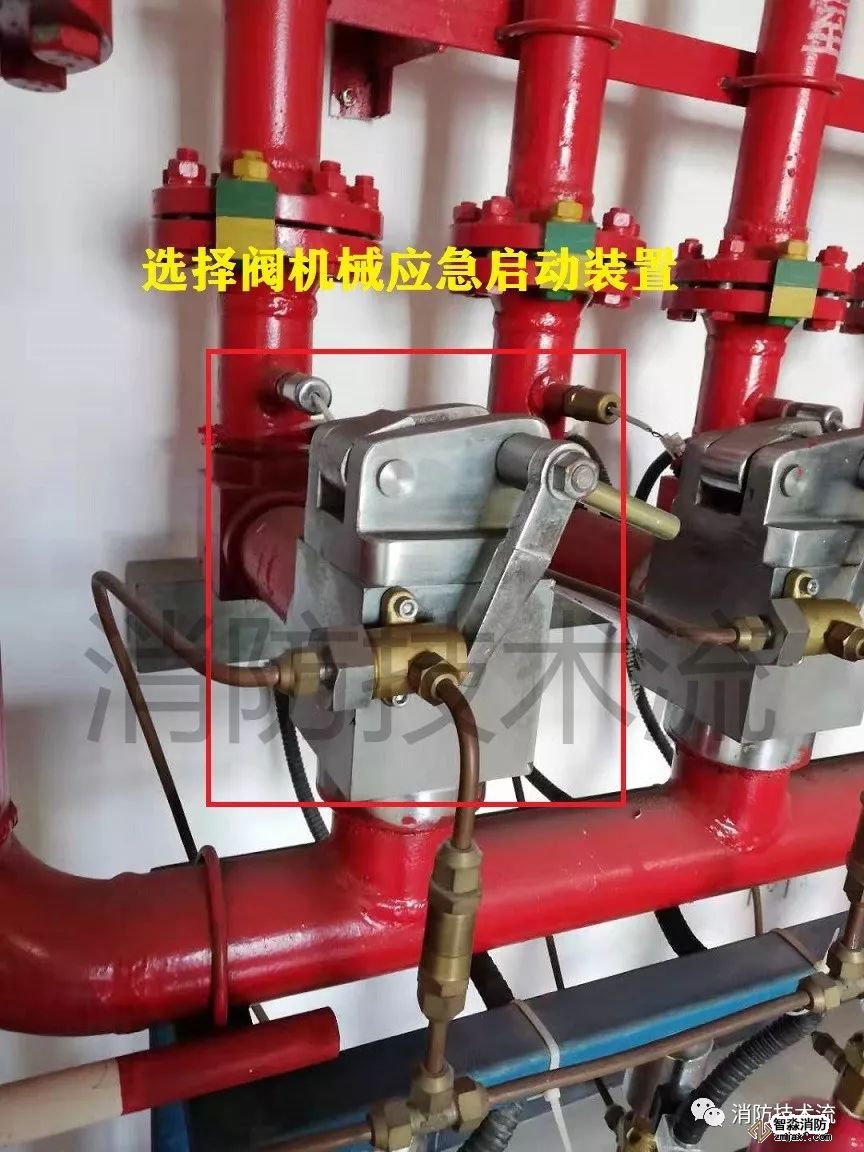

图五：选择阀,每个气体防护区对应一个

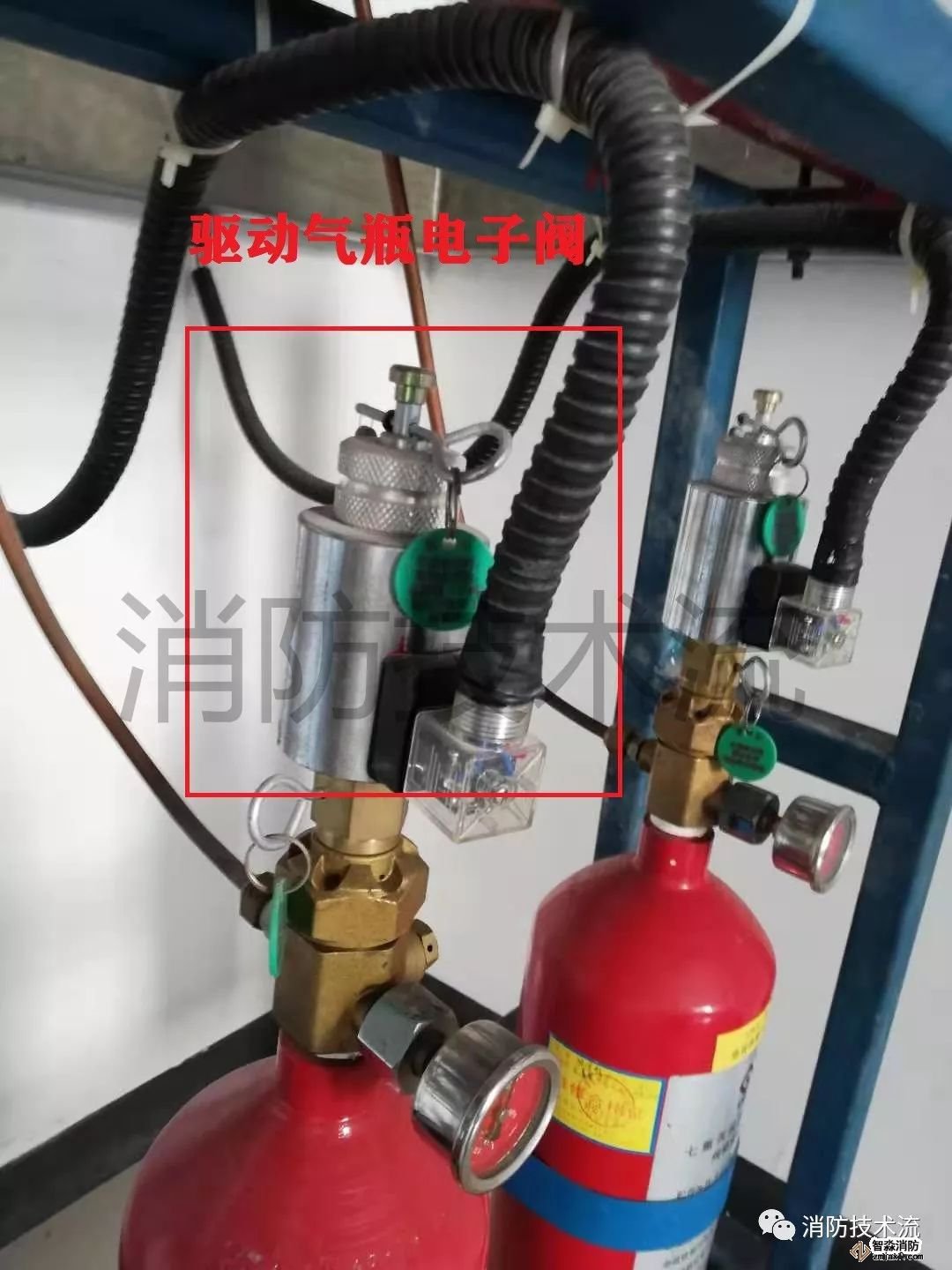

图六：驱动气瓶上的电磁阀，由电信号控制开启，电动启动失败时也可通过拔掉保险销手动按下应急启动（每个驱动气瓶对应一个气体防护区，按下可启动对应防护区的选择阀及灭火剂储气瓶释放气体灭火）

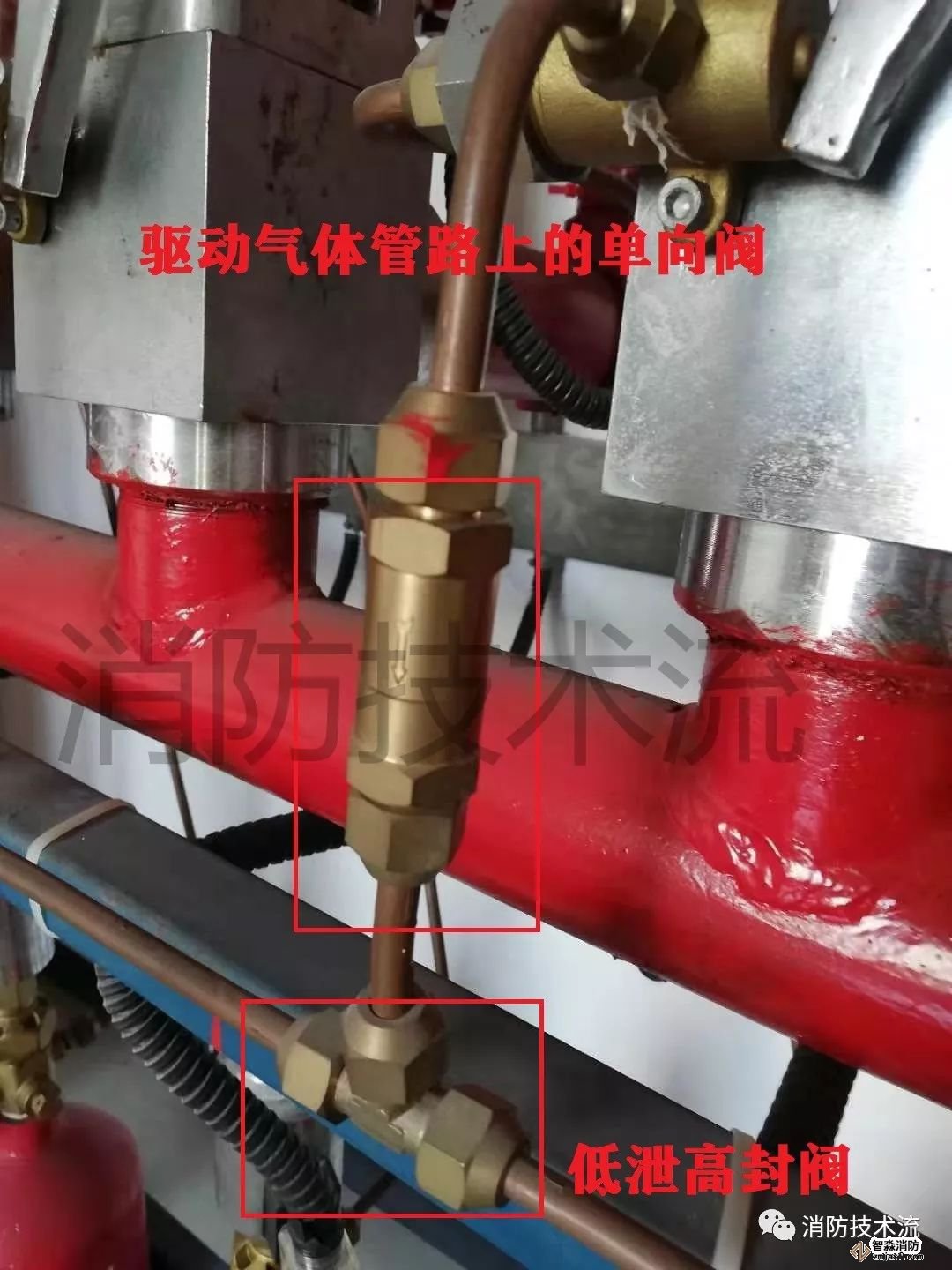

图七：驱动气体管路上的单向阀及低泄高封阀（安装在系统启动管路上，正常情况下处于开启状态。用来排除由于气源泄漏积聚在启动管路内的气体，只有进口压力达到设定压力时才关闭的阀门）

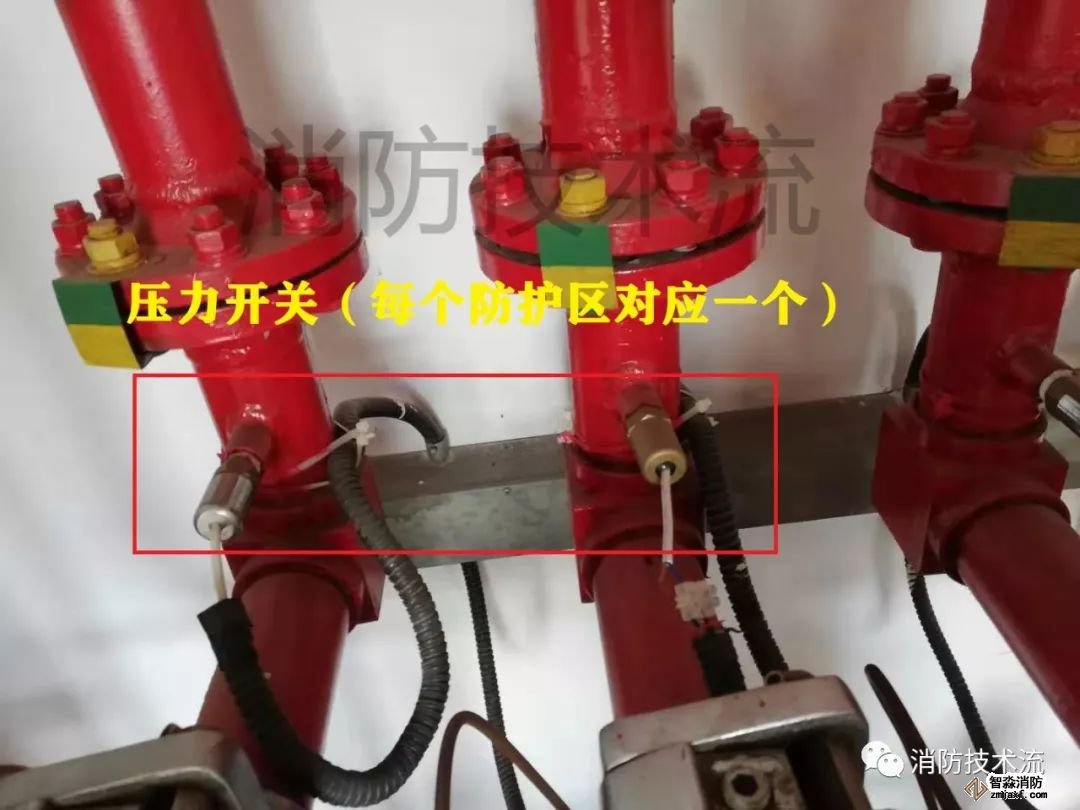

图八：灭火剂释放管路上的压力开关，当气体释放时气体压力使压力开关动作发出气体释放信号

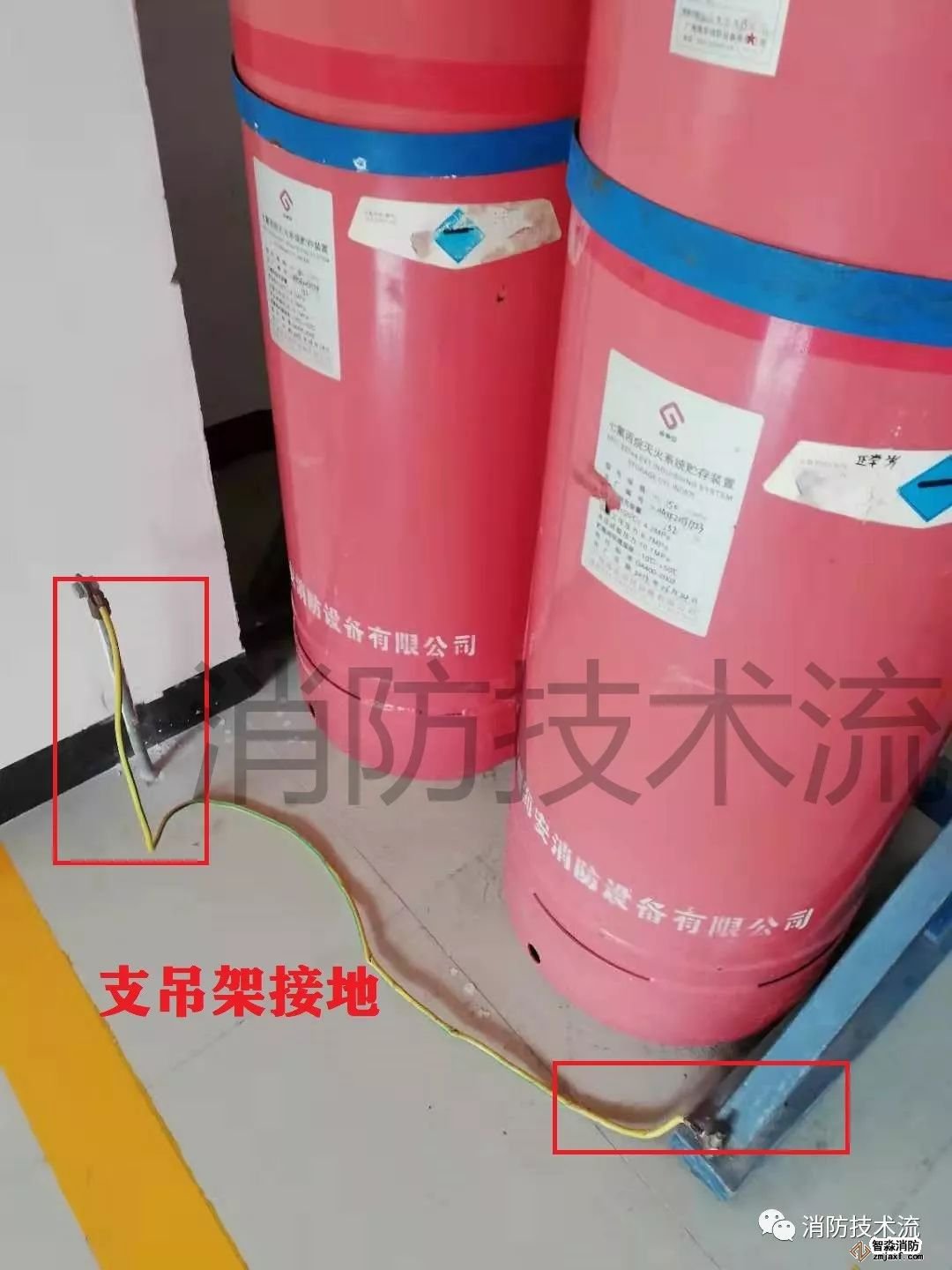

图十：防静电接地（经过有爆炸危险和变电、配电场所的管网、以及布设在以上场所的金属箱体等需设置）

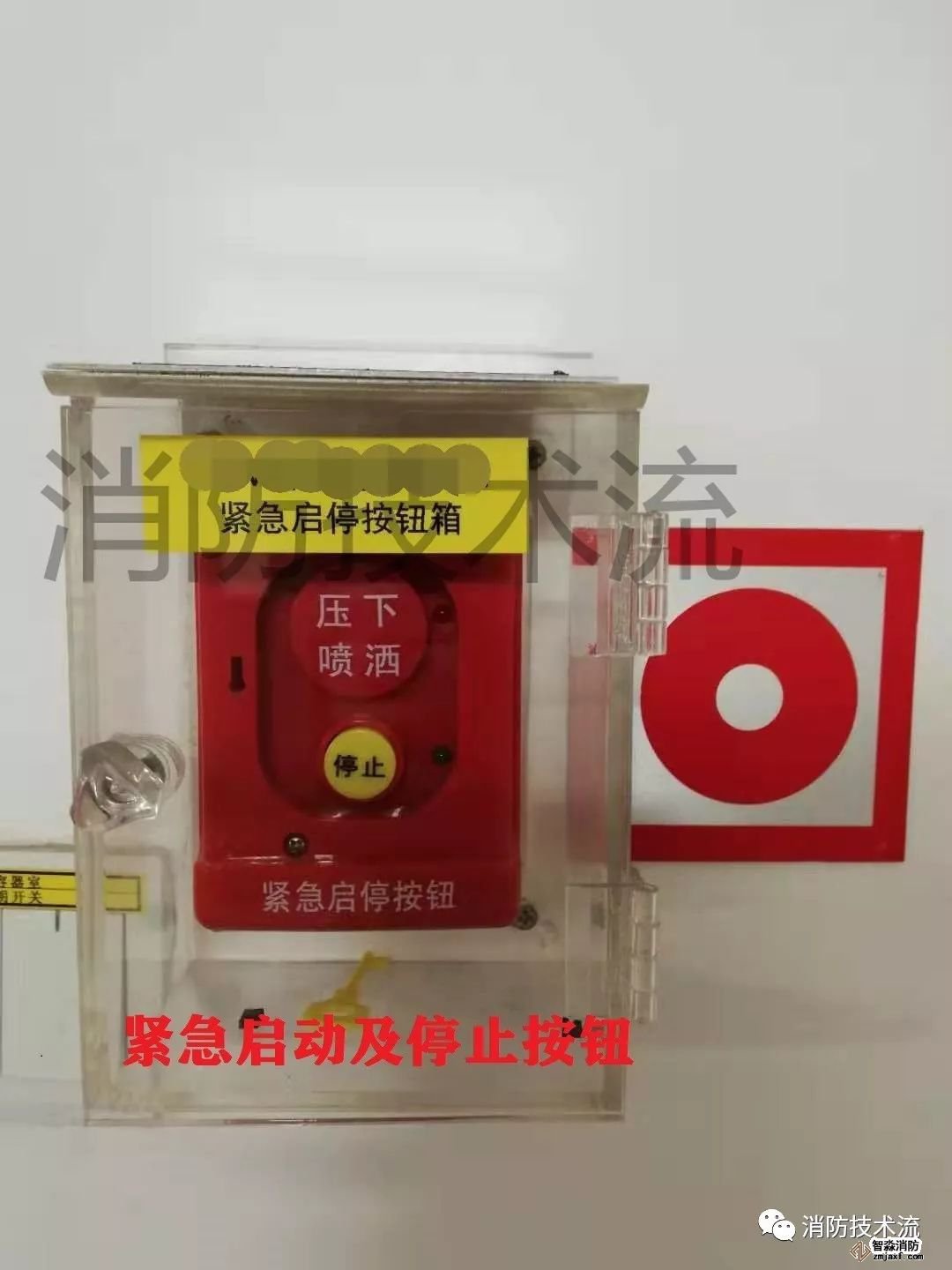

图十：手动启动、停止按钮应安装在防护区入口便于操作的部位

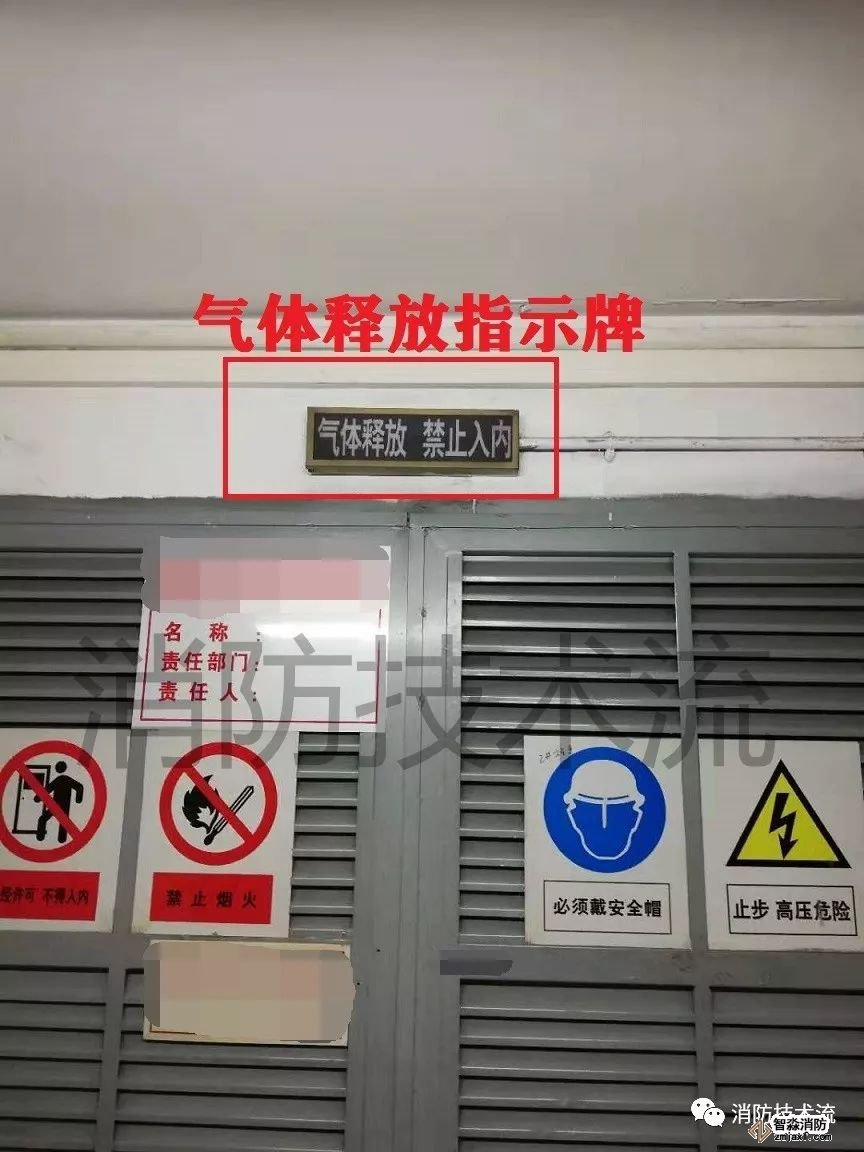

图十一：气体喷放指示灯宜安装在防护区入口的正上方
