气体灭火系统考点一
一、高压二氧化碳灭火系统、内储压式七氟丙烷灭火系统、惰性气体灭火系统工作原理
当防护区发生火灾，产生烟雾、高温和光辐射使烟感、温感、感光等探测器探测到火灾信号，探测器将火灾信号转变为电信号传送到报警灭火控制器，控制器自动发出声光报警并经逻辑判断后，启动联动装置，经过一段时间延时，发出系统启动信号，启动驱动气体瓶组上的容器阀释放驱动气体，打开通向发生火灾的防护区的选择阀，同时打开灭火剂瓶组的容器阀，各瓶组的灭火剂经连接管汇集到集流管，通过选择阀到达安装在防护区内的喷头进行喷放灭火，同时安装在管道上的信号反馈装置动作，将信号传送到控制器，由控制器启动防护区外的释放警示灯和警铃。
另外，通过压力开关监测系统是否正常工作，若启动指令发出，而压力，开关的信号未反馈，则说明系统存在故障，值班人员应在听到事故报警后尽快到储瓶间，手动开启储存容器上的容器阀，实施人工启动灭火。
单元独立式灭火系统指用一套灭火剂储存装置保护一个防护护区的灭火系统。
组合分配系统是指用一套灭火系统储存装置同时保护两个或两个以上防护区或保护对象的气体灭火系统。
气体灭火系统考点二
二.七氟丙烷灭火系统

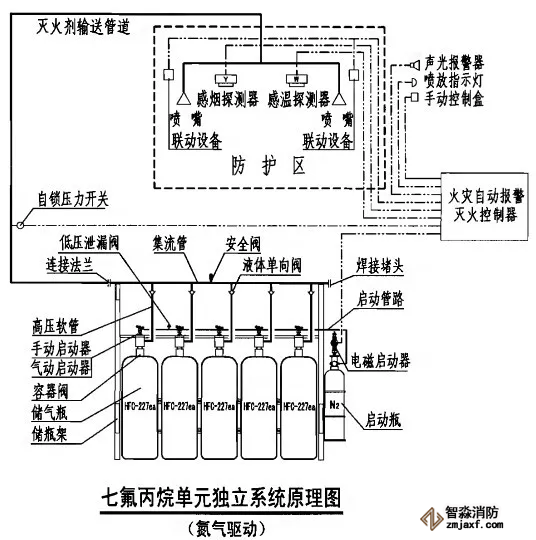

1.单元独立式灭火系统

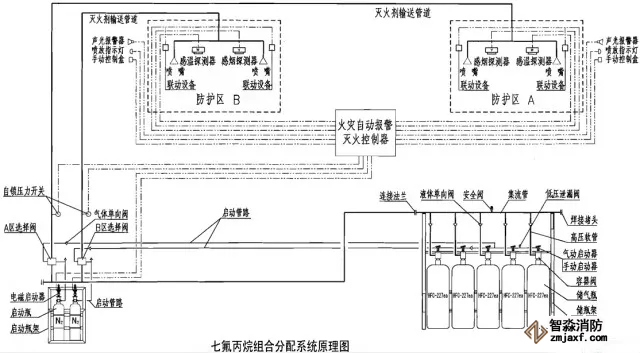

2.组合分配系统
气体灭火系统考点三
三.IG541灭火系统

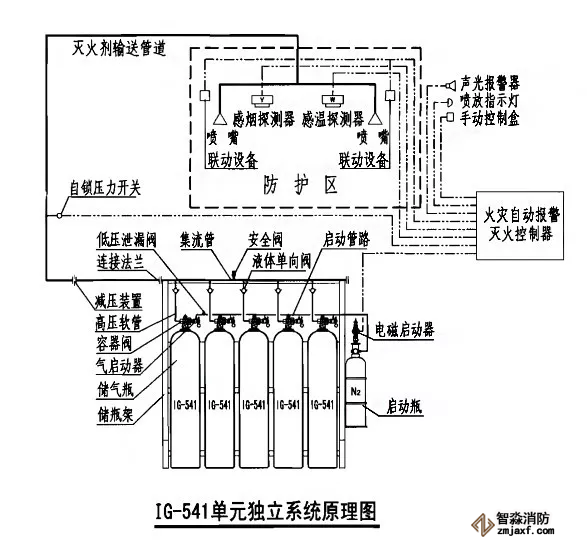

1.单元独立式灭火系统

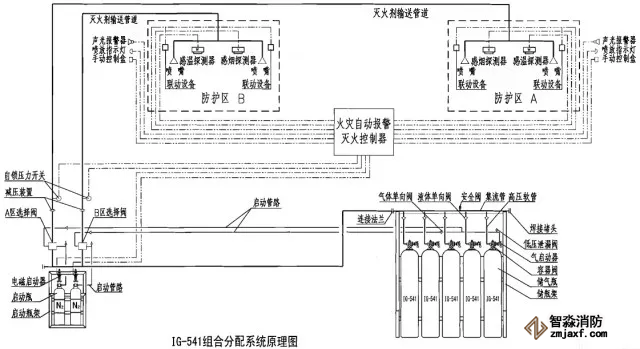

2.组合分配系统
气体灭火系统考点四
四.高压二氧化碳灭火系统

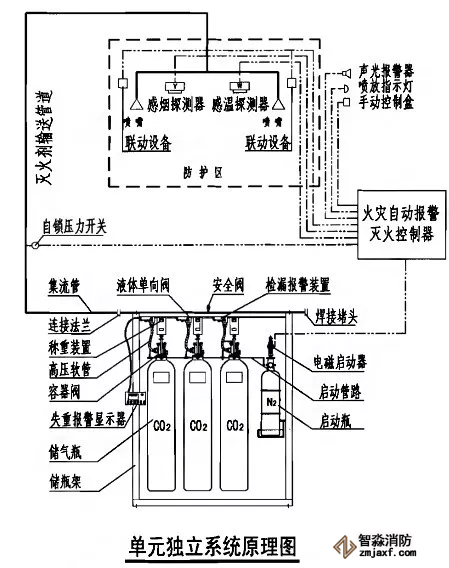

1.单元独立式灭火系统

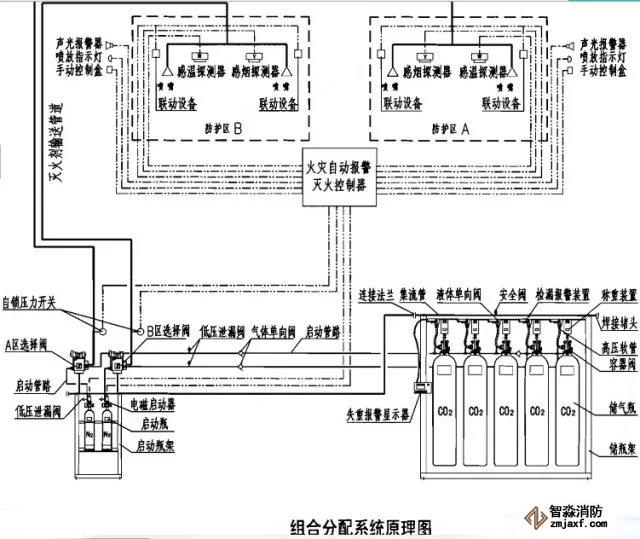

2.组合分配系统
气体灭火系统考点五

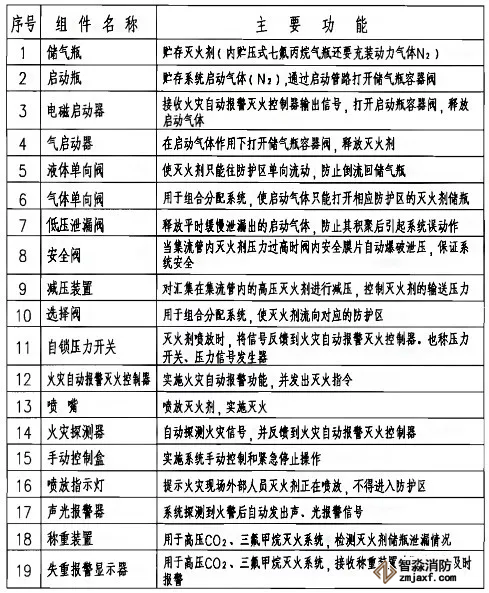

五.七氟丙烷、IG541、高压二氧化碳灭火系统主要组件表
考点六

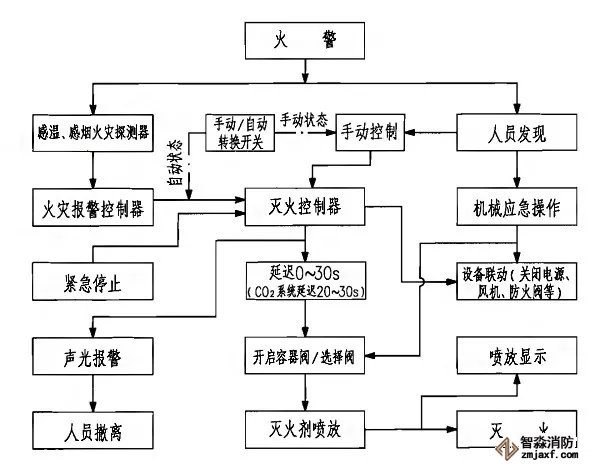

六.七氟丙烷、IG541、高压二氧化碳灭火系统动作程序图
注：
1.有管网气体灭火系统设有自动控制、手动控制和机械应急操作三种启动方式.
2.当防护区内有人工作时，应将设在防护区门外的“自动/手动转换开关”切换到手动控制状态。如有火警发生，控制器只发出报警信号，不输出动作指令，值班人员确认火警后，按下控制器面板上或防护区门外的紧急启动按钮实施灭火。人员离开时，应将转换开关恢复为自动控制状态，在自动控制状态下，仍可优先实施系统手动控制。
3.采用自动控制方式时，为确保防护区内人员安全撤离，应设置不大于30s的灭火剂喷放延迟。对于平时无人工作的防护区，则可设置为无延迟的灭火剂喷放。
4.紧急停止：当系统发出火灾警报，在延迟时间内确认未发生火情，或虽有火情但已被 扑灭，不需要启动灭火系统进行灭火时，可按下手动控制盒内或火灾自动报警灭火控制器上的紧急停止按钮，即可阻止控制器灭火指令的发出，终止系统灭火程序。
