一、引言
气体灭火系统作为现代防火防灾体系中重要的一环，因其灭火速度快、对设备损害小、适用于精密设备室和珍贵文物库等特殊场所而得到广泛应用。作为系统有效运行的关键组成部分，输送管道和喷嘴的设计、制造、安装、试验及维护直接关系到灭火剂能否在规定时间、规定浓度、规定区域内达到灭火要求。本文围绕气体灭火系统中输送管道与喷嘴的技术与工程要求，从标准依据、材料与结构、布置与敷设、连接与密封、承压与强度、流体力学与阻力计算、喷嘴类型与性能、安装与调试、检测与验收以及运行维护等方面进行系统性论述，旨在为设计、施工与维护人员提供参考与指导。
二、标准与规范依据
在讨论具体要求之前，应明确适用的国家与行业标准。常见的规范包括但不限于：
GB 50116-2013《自动灭火系统设计规范》（若有更新，按最新版本执行）；
GB/T、NFPA（美国国家消防协会）相关规范中的气体灭火系统要求（在国际项目或参考先进规范时采用）；
设备制造与材料标准，如压力管道相关的GB/T标准及钢管、不锈钢管材质标准；
产品符合性认证、工厂生产许可及质量管理体系（如ISO9001）等。
设计与施工应以最新、最适用的规范为准，并结合工程所在地的消防主管部门要求进行核审。
三、输送管道的材料、规格与制造要求
材料选择
管材应具有足够的强度、韧性和耐腐蚀性。常用材料包括碳钢（经防腐处理）、不锈钢（如304、316）及耐压合金管等。选材应考虑工作环境（温度、湿度、化学介质）、灭火气体性质（如惰性气体或化学灭火剂）及系统工作压力。
管道内壁应光滑，避免明显毛刺或缺陷，以减小流阻与阻塞风险，防止灭火剂残留或分解产物的滞留。
规格与壁厚
管道直径、壁厚应依据系统所需流量、工作压力及最大允许压力、局部阻力计算结果确定。常用管径从DN25到DN200不等，具体取决于箱体数量、喷嘴布置及供气源能力。
壁厚应满足机械强度与长期疲劳条件，并留有防腐、防磨损处理后的最小允许厚度余量。遇到高压系统或长距离输送，应适当增厚并进行强度计算与验算。
制造与加工
管道制造应遵循相关焊接、弯管、法兰连接标准。焊接应由合格焊工按焊接程序规范（WPS）执行，并进行焊缝无损检测（如射线或超声检测）以确保焊缝质量。
弯头、三通等配件应采用与管道同等级或更高标准的产品，避免存在薄弱环节。
管道在出厂前应进行水压或气压试验，检验耐压性与密封性，并出具检验报告。

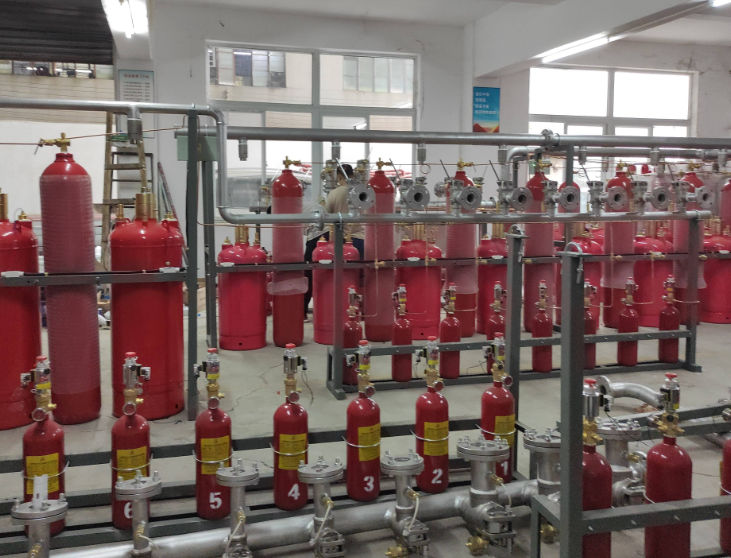

四、管道布置与敷设要求
布置原则
管道布置应确保灭火剂能以规定时间、规定浓度送至保护区每一处喷嘴。布局应尽量缩短输送路径，减少不必要的弯头与节流件，合理分配管径以平衡各支路流量。
应避免穿越易燃、易爆或腐蚀性强的区域；如必须穿越，需采取防护措施（隔热、保护套、腐蚀防护等）。
管道布置应便于检修、测压与排水（若适用）。在垂直竖向布置时应考虑支撑与抗振措施。
支架与固定
管道支架应能承受自身重量、介质压力、热胀冷缩及地震作用的综合荷载，支撑间距应符合设计规范，不得有过度悬垂。
支架与固定件应采用防腐材料或经防腐处理。固定方式应避免应力集中，需预留一定热胀冷缩变形空间。
对于易产生振动的管段，应加装减振或缓冲装置。
防腐与防护
视现场环境，管道外表面宜采取防腐涂层、镀锌或包覆防腐层等措施，特别是室外或潮湿、盐雾环境。
内防腐处理应在必要时进行，尤其是化学灭火剂或存在腐蚀性杂质时。
五、连接、阀门与密封要求
连接方式
常用连接方式包括法兰连接、螺纹连接、焊接连接和快速接头。对于承压主干线，优先采用焊接或法兰连接以确保强度与密闭性；对于分支或调整管路可适当采用螺纹或快速接头。
法兰、螺纹或接头的材料与等级应与管道匹配，垫片材料应耐压、耐气体介质腐蚀，并保证在低温或高温下泄漏风险低。
阀门配置
系统应设置必要的控制阀、截止阀、止回阀、释放阀及压力释放装置等。阀门位置应便于操作、检修与紧急关闭。
阀门应满足设计压力及介质兼容性要求，关键阀门应采用气动或电动远程控制并联入消防联动控制系统。
对于惰性气体或FM-200等灭火剂，释放阀门要确保动作可靠、响应时间满足系统理论要求。
密封与泄漏控制
所有连接处应进行氦气检漏、氮气或水压试验以确认密封性。现场安装完毕后需进行整系统密闭性检测并记录数据。
对可能发生微小泄漏的部位应采取补救措施（更换密封垫、重新紧固或重焊），并在运行中设定泄漏监测与报警。
六、承压、强度与安全裕量
设计压力与试验压力
管道及配件的设计压力应不低于灭火系统的最高工作压力并留有适当安全裕量。通常应按规范规定选取材料与壁厚，计算并验证屈服强度与极限强度。
所有管道需经过静压试验（如1.5倍设计压力或按规范要求），并记录压力维持时间与是否有泄漏、塑性变形等异常。
疲劳与温度影响
长期压力循环、温度变化及环境因素可能引发疲劳破坏。设计时需考虑热膨胀、收缩、振动以及地震荷载等影响，并采取补偿器、柔性接头或伸缩装置。
在低温环境（例如液态储存或低温释放）下，应选择低温韧性材料并验证低温抗脆性能。
安全保护装置
系统应配备必要的安全阀、泄压口或旁通回路，避免因管网堵塞或阀门故障导致局部过压。
在关键部位设置压力监测点并联入消防控制系统，实现实时监测与远程报警。
七、流体力学、阻力计算与调配设计
流量与压力损失计算
设计应以确保喷嘴在释放瞬间及整个释放阶段均能获得足够流量与压力为目标。需对管网进行水力计算或气体流动仿真，考虑摩擦阻力、局部阻力（弯头、阀门、分支）及瞬态冲击（冲击波）等影响。
对于瞬时释放的高压气体系统，应进行瞬态分析（压力波传播、回流、反射）以评估可能的超压或欠压情况，并以此优化管径与阀门动作策略。
流速控制
管内流速不宜过高以避免噪声、振动与局部侵蚀，也不宜过低以免输送延迟。常见经验值与规范推荐应结合具体设计进行选择。
对于长距离输送或多支路分配，需采用合理分配器（汇流箱）与合适的管径级配，保证各保护区喷嘴能按设计分配灭火剂。
管网平衡与分区设计
大型复杂系统应进行分区设计，采用分配阀与隔断阀，使灭火剂能优先保障关键区域，并在必要时实现分区释放以节约灭火剂资源。
管网平衡工作需通过模拟计算、实测校核以及现场调试共同完成。
八、喷嘴的类型、性能与布置要求
喷嘴类型
根据灭火剂性质与保护对象不同，喷嘴类型可分为：全淹没型喷嘴、定向喷射型喷嘴、扩散式喷嘴、脉冲喷嘴及特殊混合喷嘴等。选择应考虑喷射角度、喷射距离、雾化形式（若适用）、排放量及布置密度。
对于气体灭火，多采用扩散式或定向喷嘴以保证气体能够迅速、均匀分布在保护区。
性能指标
喷嘴需具备稳定的流量系数（Cv或Kv）、可靠的开启压力与流通特性，且在设计压力范围内能保持一致的喷射分布。
喷嘴应耐压、耐腐蚀，并能在低温或高温环境下可靠工作。材料与制造精度影响喷嘴喷雾/喷射特性，应选择符合规范并有检验报告的产品。
布置与间距
喷嘴布置应基于保护区几何形态、障碍物分布、气流路径及灭火试验数据。常见原则包括：保证喷嘴覆盖所有保护空间、避免盲区、喷嘴对着设备关键部位并兼顾气体扩散路径。
喷嘴间距、距顶棚高度及距障碍物距离应符合规范与试验结果，必要时通过CFD仿真或模型试验优化布置。
喷嘴的安装方向与安装高度对气体分布影响重大，需按设计图纸精确安装并标注方向。
防堵塞与维护便捷
喷嘴应设计或安装防尘罩、过滤器或维护口，以防止灰尘、杂质进入导致喷射性能降低。
喷嘴应便于拆卸和更换，便于定期检查外形和流通孔径。
九、安装、调试与试验要求
安装管理
安装前应进行工厂出厂检验和材料复核。现场安装应严格按照设计文件与规范要求进行，重要焊缝与连接处需经检测。
施工过程中应保持管内清洁，防止焊渣、金属屑或异物残留，必要时进行清洗与吹扫。
调试步骤
系统初次调试应包括静压试验、泄漏检测、阀门动作测试、控制系统联动测试以及喷嘴排放状态的检查。
需进行灭火剂释放模拟试验或局部试验（在安全与允许范围内）以验证喷嘴分布与灭火覆盖效果。对易损或关键保护区，建议开展现场灭火效果的验证试验或数值模拟验证。
验收标准
验收应依据项目设计要求与相关规范，检查项目包括管道材质与规格、焊缝与接头质量、支撑与固定、阀门与控制装置、密封性试验、系统联动功能、喷嘴安装位置与方向等。
所有试验与检测应有完整记录与报告，不合格项目应返工整改并复验直至合格。
十、检测、维护与运行管理
定期检测
管道与喷嘴应纳入定期检测与维护计划，包括但不限于：外观检查、支架紧固检查、腐蚀情况评估、阀门动作与密封性检测、压力表与监测仪表校验、喷嘴通畅性检查等。
建议至少每年进行一次全面检查，关键部位或高风险环境需加密检查频率，且在每次系统动作或试验后进行跟踪检查。
清洁与防堵
对于存在粉尘或易堵塞风险的系统，应定期清洁滤网与喷嘴，必要时采用专用工具或更换喷嘴以恢复性能。
维护记录与故障响应
建立完整的维护档案，记录每次检查、试验、维修、更换部件与异常事件，形成可追溯的维护历史。
建立应急响应流程，当发现泄漏、阀门失灵、喷嘴堵塞或控制系统异常时，应立即按流程响应并按需进行隔离、修复与复验。
十一、特殊环境与工程实例注意事项
低温或高温环境
在极端温度环境中，应选用低温或高温等级适配的材料与密封件，并在设计中考虑因温差引起的热应力和密封失效风险。低温释放的气体可能导致局部结冰或脆裂，需采取相应防护措施。
海上或沿海环境
盐雾腐蚀严重，应优先选用不锈钢或经强化防腐处理的材料，支架与紧固件需采用耐海洋环境材料，且增加防腐维护频次。
高洁净或电子设备环境
对于机房、数据中心等高洁净场所，管道与喷嘴安装应尽量避免产生粉尘，同时喷嘴喷射特性应保证不会对精密设备造成冲击或局部冷凝。必要时采用专门为此类场所设计的低冲击喷嘴。
