七氟丙烷气体灭火系统按常用结构可分为管网灭火系统和无管网灭火系统，有管网系统可以用同一套系统保护多个防护区，不同防护区发生火灾时，系统针对性的喷放。今天就先给大家分享一下管网七氟丙烷气体灭火系统的相关组成。

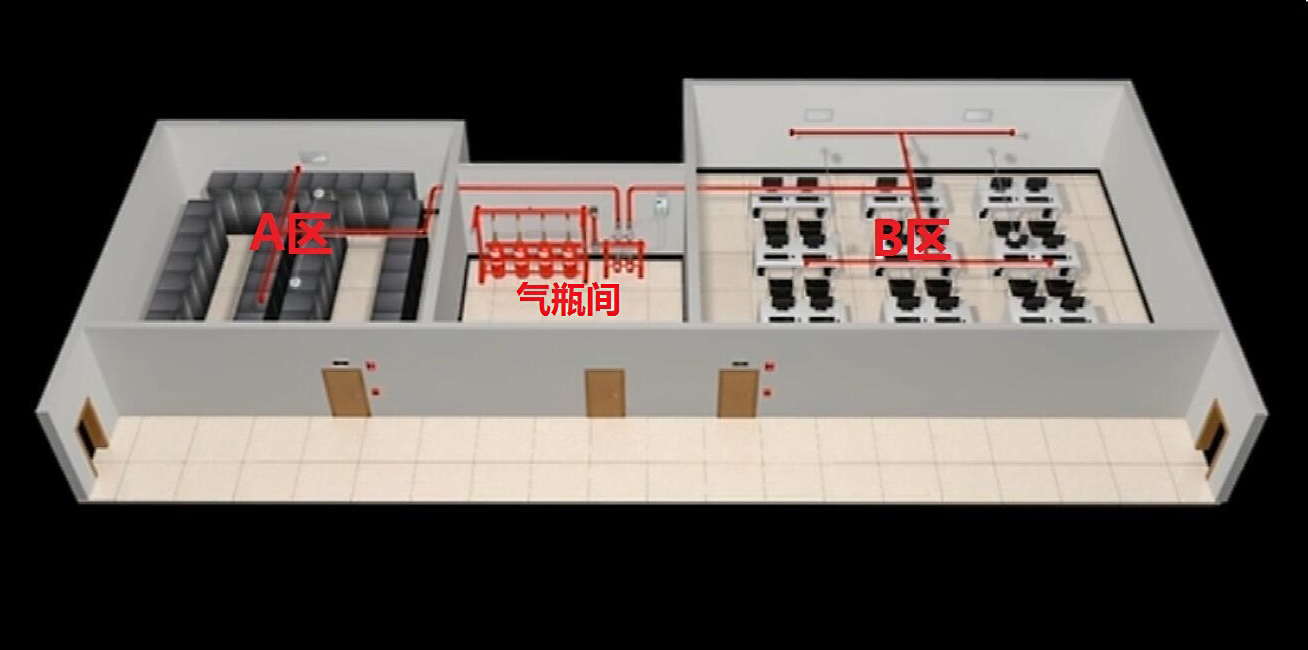

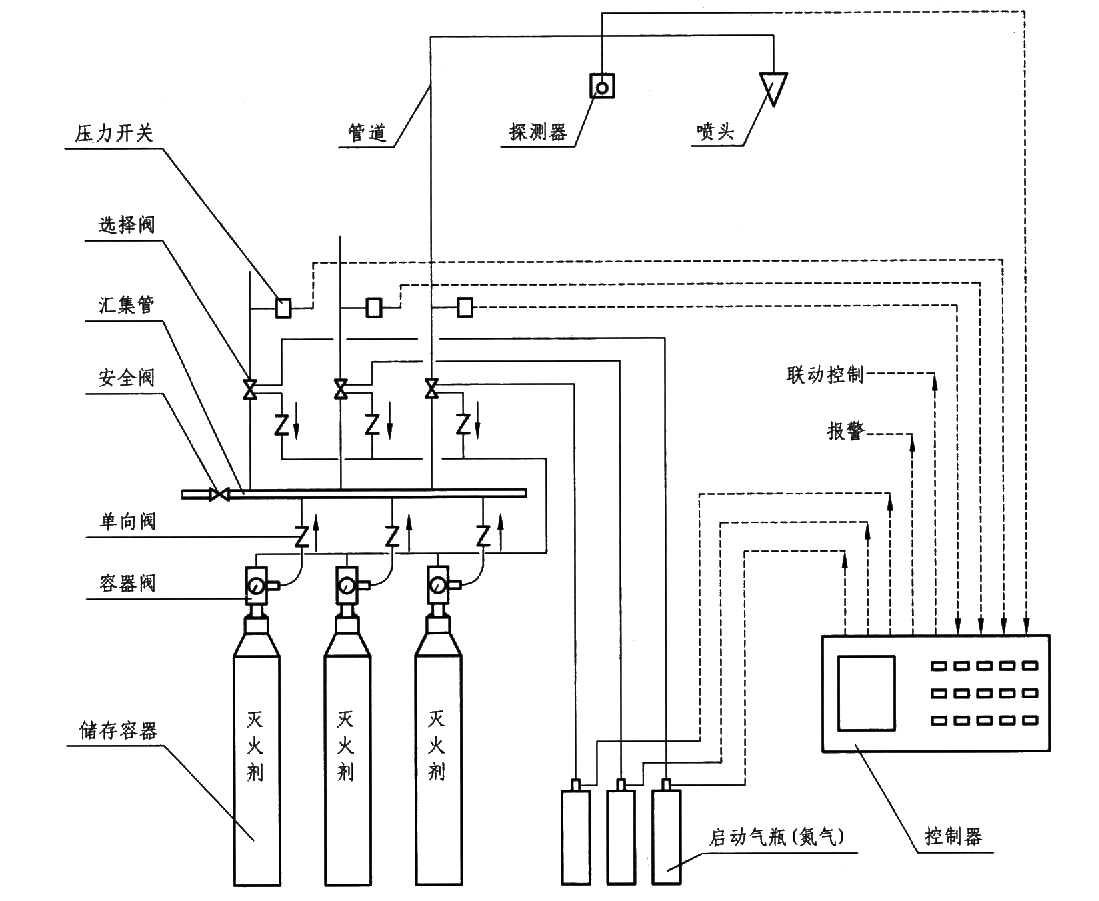

一、管网七氟丙烷系统示意图
管网七氟丙烷气体灭火系统是指按一定的应用条件进行设计计算，将灭火剂从储存装置经由干管、支管，输送至喷放组件实施喷放的灭火系统。其灭火剂瓶组和驱动气体瓶组设置在专用的气瓶间，通过管道将灭火剂输送到防护区。通过喷嘴将灭火剂喷散雾化。相对IG541、二氧化碳灭火系统，七氟丙烷系统成本更低具有更好的安全性和可靠性被广泛采用。
二、系统分类
气体灭火系统按结构可分为无管网灭火系统和有管网灭火系统，管网系统可分为组合分配系统和单元独立系统。
组合分配系统：组合分配系统是指用一套灭火系统储存装置同时保护两个或两个以上防火区或保护对象的气体灭火系统。智淼消防气体灭火
单元独立系统：单元独立系统是指用一套灭火剂储存装置保护一个防护区的灭火系统。

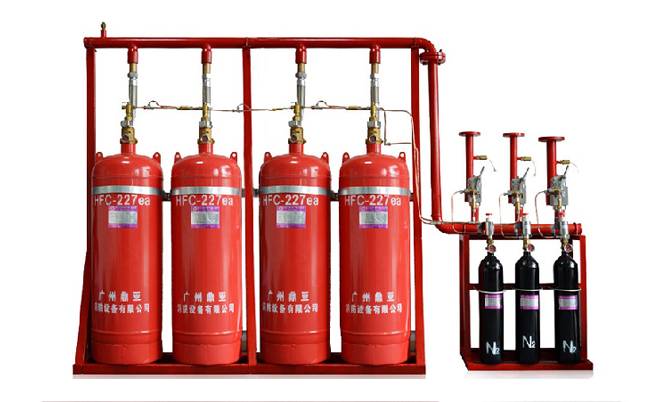

三、系统组件
瓶架：用于固定驱动气体瓶组或灭火剂瓶组的框架。
电磁阀：接收启动信号，开启驱动气体瓶组容器阀。
驱动气体瓶组容器阀：密闭驱动气体，容器阀上应设置安全泄压装置和压力表。
驱动氮气瓶组：用于储存氮气。
低泄高封阀：低泄高封阀平时处于开启状态，少量的驱动气体泄漏可以从此泄放，避免系统误操作。当系统启动时，启动管路压力迅速升高，低泄高封阀自动关闭，确保系统正常启动。
驱动管路：用于输送驱动氮气。
选择阀：用于分区控制，平时关闭，通过驱动气体或电磁阀打开。
驱动气体管路单向阀：防止驱动气体倒流和反冲。
灭火剂瓶组容器阀：容器阀将七氟丙烷灭火剂密封在储瓶中，七氟丙烷容器阀带压力表，用于检测灭火剂泄漏。
灭火剂管路单向阀：防止集流管的灭火剂倒流。
集流管：汇集灭火剂。
安全阀：防止集流管超压。
压力信号反馈装置：感应管网压力，反馈指示喷放成功信号。
灭火剂输送管道：输送灭火剂。
喷嘴：喷散、雾化灭火剂。

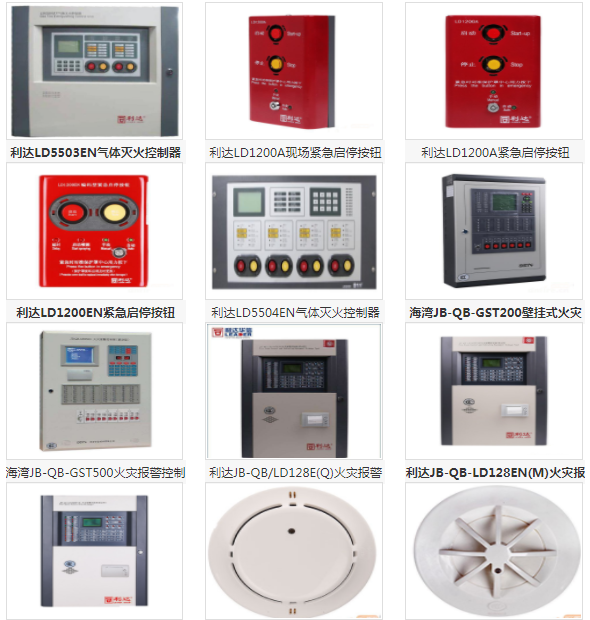

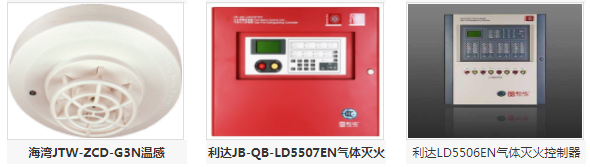

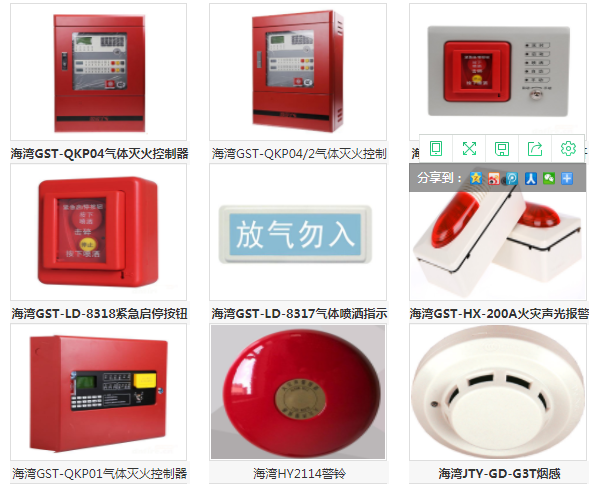

四、消防气体灭火控制系统配件
五、设计要求
1. 组合分配系统的灭火剂设计用量是按最大的一个防护区或保护对象来确定。
2. 组合分配系统的每个防护区都安装有选择阀。选择阀平时关闭，当某个防护区需要灭火，则打开对应防护区的选择阀，向指定的防护区释放灭火剂。其公称直径应与该防护区灭火系统的主管道公称直径相等。选择阀应设置在储存容器间内，应靠近储存容器且便于操作。
3. 组合分配系统启动时，选择阀应在容器阀开启前或同时打开。
注：
1)在组合分配系统中，每个防护区或保护对象的管道上应设一个选择阀。在火灾发生时，可以有选择地打开出现火情的防护区或保护对象管道上的选择阀喷放灭火剂灭火。选择阀上应设标明防护区或保护对象的永久性铭牌是防止操作时出现差错。
2)在组合分配系统中，如选择阀设置在储存容器间外或防护区，则可能导致集流管道过长，容易引起气、液分离或出现干冰堵塞的情况。而不能有效灭火，甚至导致灭火失败。因此，对选择阀的设置位置提出了限制要求。
4. 组合分配系统的启动管路上需要增加气体单向阀，用于分配控制对应防护区灭火剂储瓶组的开启数量。
5. 在储存容器或容器阀上，应设安全泄压装置和压力表。组合分配系统的集流管，应设安全泄压装置。安全泄压装置的动作压力，应符合相应气体灭火系统的设计规定。
6.采用气体灭火系统的防护区内应设计安装机械泄压口。
六、分配系统喷放过程描述
当B防护区发生火灾时，气体灭火控制器向B区驱动气瓶上的的电磁驱动装置发出启动指令，B区驱动气瓶容器阀打开，驱动气体进入驱动管路，低泄高封阀关闭，驱动气体打开B区选择阀，通过驱动气体管路上的单向阀打开本防护区所对应的灭火剂瓶组的容器阀，灭火剂通过虹吸管，容器阀、高压软管、单向阀进入集流管，通过B区选择阀，灭火剂输送管道，喷嘴释放至B防护区。信号反馈装置感应管网压力，向控制主机反馈喷放成功的指令。
