最全面！消防联动控制器等相关消防知识汇总学习！

直接控制盘介绍

直接控制盘是消防报警系统的重要设备，如喷淋泵、消防泵、排烟机、送风机等重要设备的控制装置，使用直接控制盘进行直接启/停控制，能够有效的减少控制环节，提高可靠性。

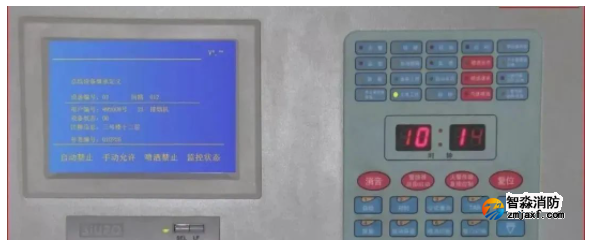

直接控制盘面板包括手动锁、自检键、直接控制按键、状态指示灯；

图1-1

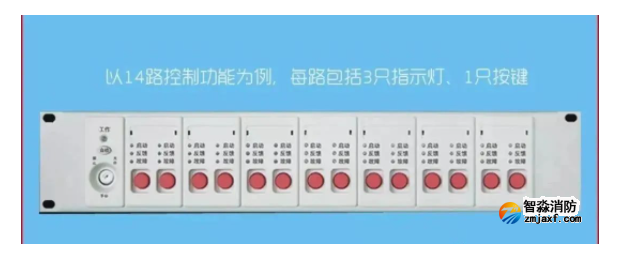

以14路控制功能为例，每路包括3只指示灯、1只按键（如图1-1所示）。

手动锁：用于选择手动启动方式，可设置为手动禁止或手动允许。

工作灯：绿色，正常上电后，该灯亮。

启动灯：红色，发出命令信号时该灯点亮，如果10s内未收到反馈信号，该灯闪烁。

反馈灯：红色，接收到反馈信号时，该灯点亮。

故障灯：黄色，该路外控线路发生短路和断路时，该灯亮。

按键：此键按下，向被控设备发出启动或停动的命令。

使用前，首先应该对直接控制盘所控制的设备进行定义，为快速定义直接控制盘按键和查询直接控制盘按键的定义内容，本控制器提供了“多线制盘定义”功能。

图1-2

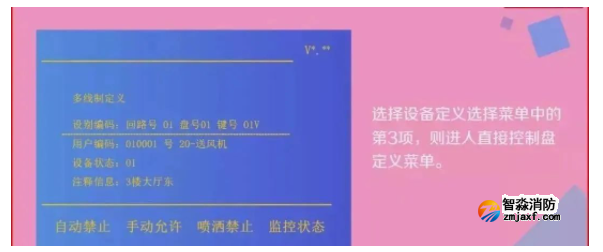

选择设备定义选择菜单中的第3项，则进人直接控制盘定义菜单，液晶屏如图1-2所示。

图1-2中定义的是位于一层的送风机由1号直接控制盘的1号键进行控制，当需要控制该送风机时按下1号直接控制盘的1号键即可。

图1-3

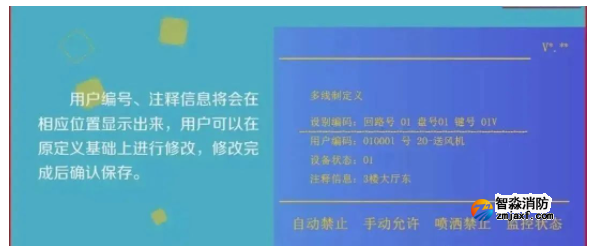

每块回路板可挂接4块直接控制盘，每块直接控制盘最多可以控制14路设备，输入回路号、盘号、键号后确认，该键原定义信息如用户编号、注释信息将会在相应位置显示出来，用户可以在原定义基础上进行修改，修改完成后确认保存（如图1-3所示）。

重要联动设备启/停操作

操作目的:

对喷淋泵、消防泵、排烟机、送风机重要联动设备进行直接手动启动、停动控制。

操作方法:

在系统调试时已通过直接控制盘设备定义将每组按键定义成对应的设备，每组一个按键定义启动、一个按键定义停动，并在该组按键旁贴有定义的设备名称标签。

操作时按下对应定义设备启动的按键，启动该设备；按下对应定义设备停动的按键，停动该设备。

操作信息显示:

直接控制盘按下启动/停动按键后，启动灯点亮，同时控制器显示相应启动界面，如果10s内未收到反馈信号，该灯闪烁。

被控设备动作，直接控制盘接收到反馈信号时，反馈灯点亮。

手动消防启动盘介绍

手动消防启动盘是联动设备控制的重要设备，它的每一个启/停键均可通过定义与系统所连接的任意一个总线设备关联，完成对该总线制联动设备的手动启/停控制，一般用于电动防火门、防火卷帘门、控制电梯、空调系统、非消防电源等设备的启/停控制。

图1-4

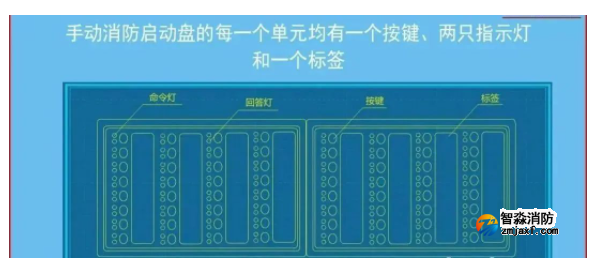

手动消防启动盘的每一单元均有一个按键、两只指示灯和一个标签（如图1-4所示）。

按键：启/停控制键。

命令灯：红色，如按下某一单元的控制键，则该单元的命令灯点亮（红色），并有控制命令发出。若在启动命令发出10s后没有收到反馈信号，则命令灯闪亮，直到收到反馈信号。

回答灯：红色，当控制命令发出后，如被控设备响应，则回答灯点亮。

标签：用户可将各按键所对应的设备名称书写在设备标签上面，然后与膜片一同固定在手动盘上。

通过手动消防启动盘控制现场设备时，需要与需对应控制的设备进行编程定义，当要启动一个被控总线设备时，首先要根据手动消防启动盘的透明窗内的提示信息找到要启动的设备对应的单元，按下这个单元的手动键，命令灯点亮，启动命令发出；若再次按下该键则命令灯熄灭，启动命令被终止。

图1-5

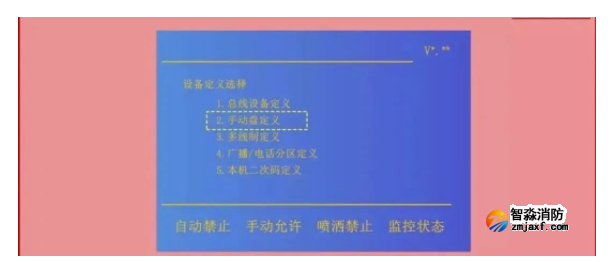

为快速定义手动盘按键和查询手动盘按键的定义内容，控制器提供了“手动盘定义”功能。选择设备定义选择菜单中的第2项，则进入手动盘定义菜单，液晶屏如图1-5所示。

图1-5中：

“回路”代表手动盘所在的回路号；

“盘号”代表欲进行定义的手动盘的盘号，为01~04；

“键号”为欲进行定义的手动盘的按键号，为01~64。

图1-6

在如1-6图状态下按“确认”键后，在“被控设备”处显示该手动盘按键已经定义设备的用户编号及设备类型。

在进行手动盘定义过程中，可对键号、被控设备的内容进行更改。本控制器支持一个手动盘按键定义多个被控设备，即在定义的过程中，输入被控设备的用户编号时可使用通配符“*”，用其代替0~9之间的任何数字。

图1-7

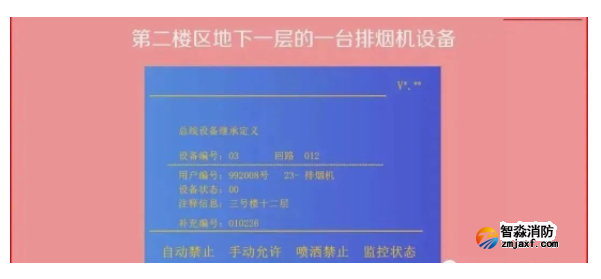

如图1-7中定义的是第二楼区地下一层的一台排烟机设备，因为它带有启动自锁功能，所以控制模块（接在第3回路，编号为12号）给出的是一个脉冲控制信号，它对应的手动盘为第一回路的第二块手动盘的26号键，当需要启动排烟机时，按下手动盘相应的按键即可。

一般联动控制设备启/停操作

操作目的:

对一般联动设备进行手动启动、停动控制。

操作方法:

按下对应设备按键，启动该设备；再次按下此对应设备按键，停动该设备。

操作信息显示:

手动消防启动盘按下某一单元按键后，则该单元的命令灯点亮（红色），并有控制命令发出，同时控制器显示相应启动界面，若在启动命令发出10s后没有收到反馈信号，则命令灯闪亮，直到收到反馈信号。当控制命令发出后，如被控设备响应，则回答灯点亮。再次按下此键，命令灯熄灭，启动命令被终止。

消防水泵、防烟和排烟风机的控制设备，除应采用联动控制方式外，还应在消防控制室设置手动直接控制装置。此条规定来自《火灾自动报警系统设计规范》GB50116-2013 4.1.4强制性条文。

消防水泵、防烟和排烟风机等消防设备的手动直接控制应通过火灾报警控制器（联动型）或消防联动控制器的手动控制盘实现，盘上的启停按钮应与消防水泵、防烟和排烟风机的控制箱（柜）直接用控制线或控制电缆连接。
消防水泵、防烟和排烟风机，是在应急情况下实施初起火灾扑救、保障人员疏散的重要消防设备。考虑到消防联动控制器在联动控制时序失效等极端情况下，可能出现不能按预定要求有效启动上述消防设备的情况，本条要求冗余采用直接手动控制方式对此类设备进行直接控制，该要求是重要消防设备有效动作的重要保障。

除了消防水泵、防排烟风机外，还有以下系统相关消防设施需要采用专用线路直接连接至设置在消防控制室内的消防联动控制器的手动控制盘：

1、预作用自动喷水灭火系统，预作用阀组和快速排气阀入口前的电动阀的启动和停止按钮，用专用线路直接连接至设置在消防控制室内的消防联动控制器的手动控制盘，直接手动控制预作用阀组和电动阀的开启。

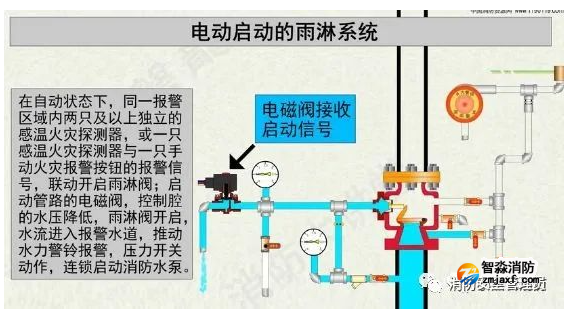

2、雨淋系统，雨淋阀组的启动和停止按钮，用专用线路直接连接至设置在消防控制室内的消防联动控制器的手动控制盘，直接手动控制雨淋阀组的开启。

3、水幕系统，相关控制阀组的启动、停止按钮用专用线路直接连接至设置在消防控制室内的消防联动控制器的手动控制盘，并应直接手动控制水幕系统相关控制阀组的开启。

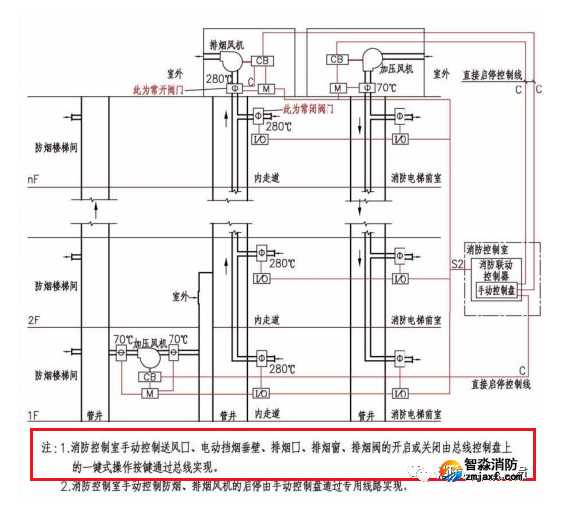

火规4.5.3 防烟系统、排烟系统的手动控制方式，应能在消防控制室内的消防联动控制器上手动控制送风口、电动挡烟垂壁、排烟口、排烟窗、排烟阀的开启或关闭及防烟风机、排烟风机等设备的启动或停止。

在消防控制室应能手动或按预设控制逻辑联动控制选择广播分区、启动或停止应急广播系统，并应能监听消防应急广播。

火灾声光警报器、切非功能也可以在总线控制盘增加手动控制。

根据不同型号的火灾报警控制器，可以扩大总线控制盘的点数。

建筑内的消防设施种类繁多，主要由消防控制室集中控制，在控制的同时也接收相关设施的反馈信号。

具体有以下几项：

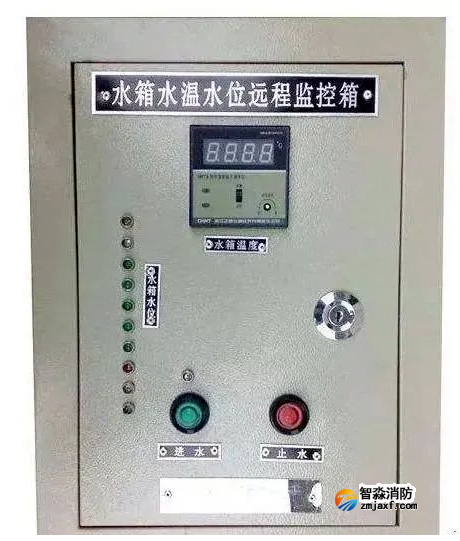

一、消防水源：消防水池和高位消防水箱的水位报警信号。

检测方法：在水池或水箱现场模拟高水位和低水位报警，观察水位指示灯并询问消防控制室接收高低水位的信号情况。

二、消火栓系统：消火栓按钮动作信号、消防水泵运行信号。

检测方法：按下消火栓按钮、现场启动消防水泵并询问消防控制室信号情况。

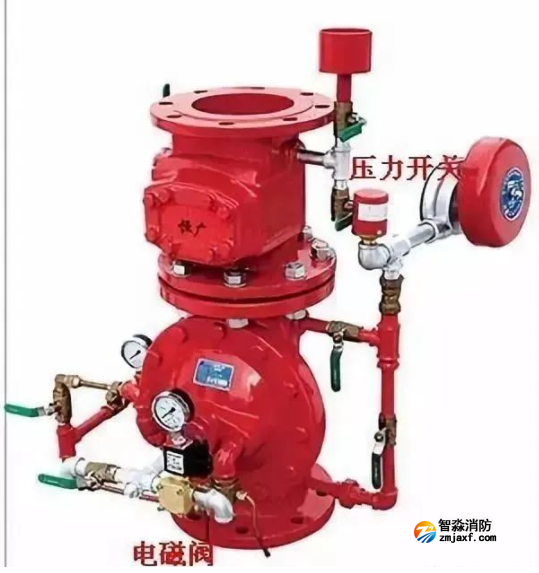

三、自动喷水灭火系统：水流指示器动作信号、信号阀关闭信号、报警阀压力开关动作信号（湿式、干式、预作用报警阀等）、消防水泵运行信号。

检测方法：打开末端试水阀询问水流指示器信号、关闭信号阀询问信号阀信号、打开报警阀处试验放水阀询问压力开关信号。

四、大空间智能型主动喷水灭火系统：水流指示器动作信号、信号阀关闭信号、电磁阀动作信号、智能探测组件动作信号、消防水泵运行信号。

检测方法：打开末端试水阀询问水流指示器信号、关闭信号阀询问信号阀信号、现场人工控制箱操作或消防控制室远程操作开启电磁阀询问电磁阀信号、现场模拟火焰信号使智能探测组件动作询问信号。

五、雨淋.水幕及水喷雾灭火系统：信号阀关闭信号、电磁阀动作信号、压力开关动作信号、消防水泵运行信号。

检测方法：关闭信号阀询问信号阀信号、消防控制室远程操控电磁阀或自动控制电磁阀动作询问电磁阀信号、现场手动操作应急启动装置使雨淋阀开启压力开关动作询问压力开关信号。

六、气体灭火系统：火灾探测器动作信号、气体喷放信号（压力开关动作信号）、系统故障信号、系统手自动状态信号。

检测方法：使用烟雾和温感试验装置使探测器报警询问探测器信号、短接管路上压力开关询问信号、模拟系统故障例如拆除探测器或关闭灭火装置主电源询问故障信号、现场操作灭火控制器手自动转换分别询问状态信号。

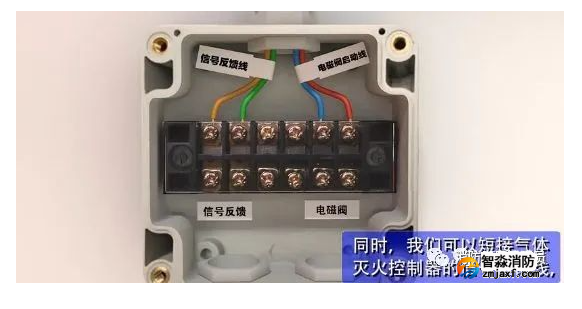

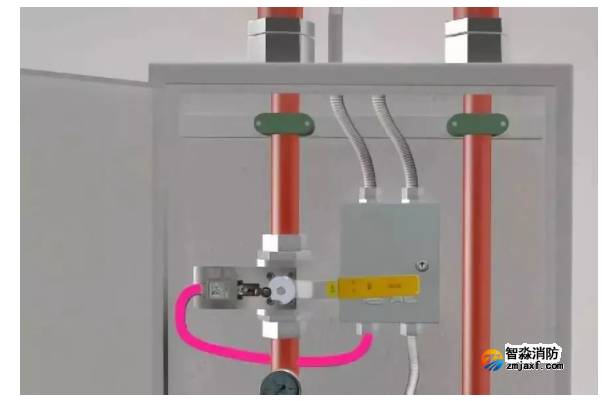

图：短接压力开关信号线

七、泡沫灭火系统：感温光纤或光纤光栅动作信号、电动阀动作信号、消防泵（水泵或泡沫液泵）运行信号、泡沫喷淋报警阀的压力开关和电磁阀动作信号。

检测方法：使用试验热源使某一段感温光纤或某一点光纤光栅温度上升达到报警值时询问信号、现场手动操作开启电动阀询问电动阀信号、其他参考以上系统。

八、细水雾灭火系统：消防水泵或瓶组动作信号、区域控制阀的动作信号、火灾探测器信号（开式系统）、压力开关或流量开关动作信号。

检测方法：闭式和开式细水雾有所不同，开式系统区域控制阀常闭，开启时有信号反馈；闭式系统区域控制阀为常开，关闭时有信号反馈；闭式系统可通过开启末端试水装置测试相关信号、开式系统需确定现场是否能喷水否则只能模拟短接询问信号情况。

图：闭式细水雾区域控制阀关闭时信号反馈演示

九、火灾自动报警系统：火灾探测器动作信号（包括可燃气体探测器、电气监控探测器）、手动报警按钮动作信号、电梯迫降到底信号。

检测方法：使用烟雾和温感试验装置等使探测器报警询问探测器信号、按下手动报警按钮询问信号、操作消防电梯首层消防按钮使其降至首层询问信号、火灾联动测试时使非消防电梯迫降至首层询问信号。

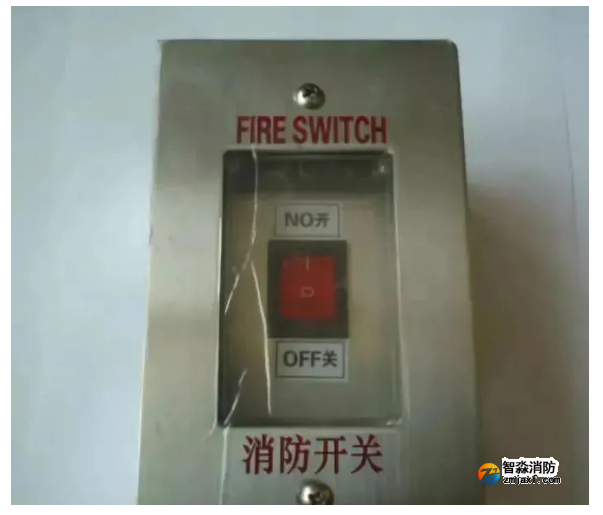

图：消防电梯迫降按钮

十、防烟排烟系统：防排烟风机运行信号、送风阀动作信号、排烟阀动作信号、排烟防火阀动作信号、电动挡烟垂壁动作信号、电动排烟窗动作信号。

检测方法：现场启动防排烟风机询问信号、现场打开送风阀或排烟阀询问信号、现场手动关闭排烟防火阀询问信号、现场手动操作控制或自动控制电动挡烟垂壁及电动排烟窗分别询问信号。

十一、防火门、窗和防火卷帘：电动防火门动作信号、活动式防火窗动作信号、防火卷帘动作信号（半降和全降）。

检测方法：现场手动或自动控制电动防火门和活动式防火窗询问信号、现场手动控制防火卷帘半降及全降分别询问信号，注：半降为疏散通道上的防火卷帘。

十二、除了以上报警、动作信号外，相关设施的故障信号也一律需要反馈到消防控制室的控制设备。

模拟故障方式：拆卸相关设备，如探测器、手报按钮、模块或拆卸信号线等。

消防值班员：关于消防设备的自动状态，消防的规范是怎么规定的呢？

一、《消防控制室通用技术要求》GB25506-2010

消防控制室管理应符合下列要求：

1、应确保火灾自动报警系统、灭火系统和其他联动控制设备处于正常工作状态，不得将应处于自动状态的设在手动状态；

2、应确保高位消防水箱、消防水池、气压水罐等消防储水设施水量充足，确保消防泵出水管阀门、自动喷水灭火系统管道上的阀门常开；

确保消防水泵、防排烟风机、防火卷帘等消防用电设备的配电柜启动开关处于自动位置(通电状态)。

消防控制室的值班应急程序应符合下列要求：

火灾确认后，值班人员应立即确认火灾报警联动控制开关处于自动状态，同时拨打“119”报警，报警时应说明着火单位地点、起火部位、着火物种类、火势大小、报警人姓名和联系电话。

二、《建筑消防设施的维护管理》GB25201-2010

消防控制室值班时间和人员应符合以下要求：

1、正常工作状态下，不应将自动喷水灭火系统、防烟排烟系统和联动控制的防火卷帘等防火分隔设施设置在手动控制状态。

其他消防设施及相关设备如设置在手动状态时，应有在火灾情况下迅速将手动控制转换为自动控制的可靠措施。

2、消防控制室值班人员接到报警信号后，应按下列程序进行处理：

火灾确认后，立即将火灾报警联动控制开关转入自动状态（处于自动状态的除外），同时拨打“119”火警电话报警。

三、《社会单位灭火和应急疏散预案编制及实施导则》GB/T38315-2019

设有自动消防设施的单位，预案应要求自动消防设施设置在自动状态，保证一旦发生火灾立即动作；

确有特殊原因需要设置在手动状态的，消防控制室值班人员应在火灾确认后立即将其调整到自动状态，并确认设备启动。

四、《城市轨道交通消防安全管理》XF/T579-2005

火灾事故中消防设施的使用操作规程应符合下列规定：

现场核实报警部位确实起火后，应立即通知消防控制中心、消防安全管理人和环控调度，将相关联动控制装置调整到自动状态，并立即拨打报警电话，向公安消防机构报警。

五、《消防给水及消火栓系统技术规范》GB50974-2014

消防水泵控制柜应设置在消防水泵房或专用消防水泵控制室内，并应符合下列要求：

1、 消防水泵控制柜在平时应使消防水泵处于自动启泵状态；

2 、当自动水灭火系统为开式系统，且设置自动启动确有困难时，经论证后消防水泵可设置在手动启动状态，并应确保24h有人工值班。

六、《单位消防安全评估》XF/T3005-2020

检查内容如下：

1、稳压泵控制柜应有双电源供电，指示灯显示应正常，并应处于自动状态。

2、消防水泵控制柜应有双电源供电，应处于自动状态，指示灯显示正常。

七、《剧场建筑设计规范》JGJ57-2016

 剧场演出时，可将雨淋自动喷水灭火系统与水幕系统的自动装置切换为人工控制状态，可以防止演出期间的误动作；非演出时间，又可将系统的电动联动装置回到自动状态。

八、《建筑设计防火规范》GB50016-2014（2018版）

消防控制室、消防水泵房、防烟和排烟风机房的消防用电设备及消防电梯等的供电，应在其配电线路的最末一级配电箱处设置自动切换装置。

九、《气体灭火系统设计规范》GB50370-2005

灭火设计浓度或实际使用浓度大于无毒性反应浓度（NOAEL浓度）的防护区和采用热气溶胶预制灭火系统的防护区，应设手动与自动控制的转换装置。当人员进入防护区时，应能将灭火系统转换为手动控制方式；当人员离开时，应能恢复为自动控制方式。防护区内外应设手动、自动控制状态的显示装置。

1、部分关键的消防设备，其配电柜启动开关应始终处于自动状态。这些关键设备包括消防水泵、防排烟风机、防火卷帘等，配电柜设在自动状态，在接收到启动信号时（联锁启动，或远程手动、远程联动启动），能够直接启动上述设备。

2、部分关键的消防设备在最末一级配电箱处设置自动切换装置。比如消防控制室、消防水泵房、防排烟风机房、消防电梯机房处，配电箱均设有自动切换装置，其开关处于自动状态。当一路供电故障时，自动切换为另一路供电。

3、火灾报警控制器（联动型）、消防联动控制器设置在什么状态未作明确。这是因为火灾报警控制器（联动型）或者消防联动控制器处于手动状态，由于有人值班，可以实现在火灾确认以后迅速将手动控制转换为自动控制。目前在大多数单位，也是这么做的，这主要是单位担心消防设备误动作。

4、其他情形。气体灭火控制器很多单位也设在手动状态，防止引发气体灭火剂误喷，但规范要求只有在有人的情况下才可设在手动；开式喷水灭火系统的水泵电源控制柜打在手动，防止误动作后直接喷水，此种情况下要求在消防水泵房必须有人值班；此外，在演出期间，水幕系统可设在手动，在检测、维修、保养、测试等情况下，可将原本处在自动状态的开关设于手动状态，操作完毕后立即恢复原状。
