自然排烟开窗面积计算实例

工程概况

某公共建筑，地上5层，建筑面积5000㎡，设计采用自然排烟系统。

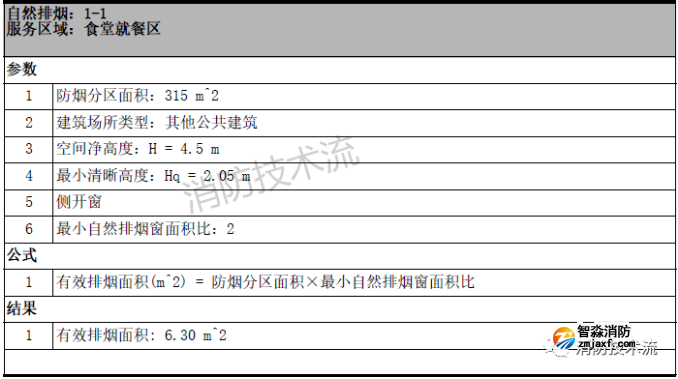

一、首层食堂就餐区

防烟分区面积：315㎡

空间净高度H：4.5m

最小清晰高度Hq ：2.05 m

自然排烟开窗方式：侧开窗

最小自然排烟窗面积比：2

有效排烟面积(㎡) = 防烟分区面积×最小自然排烟窗面积比

有效排烟面积: 6.3㎡

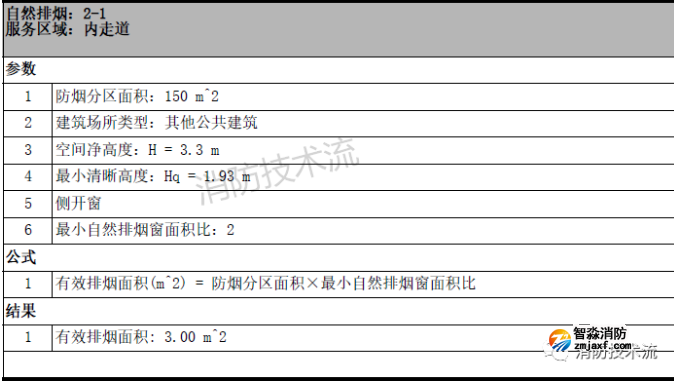

二、长度大于20m内走道

防烟分区面积：150㎡

空间净高度H：3.3m

最小清晰高度Hq ：1.93 m

自然排烟开窗方式：侧开窗

最小自然排烟窗面积比：2

有效排烟面积(㎡) = 防烟分区面积×最小自然排烟窗面积比

有效排烟面积: 3㎡

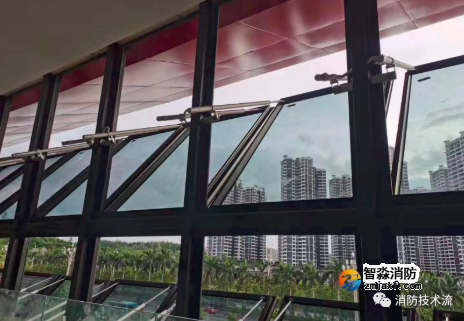

注：自然排烟窗应设置手动开启装置，设置在高位不便于直接开启的自然排烟窗，应设置距地面高度1.3m〜1.5 m的手动开启装置。净空高度大于9m的中庭、建筑面积大于2000㎡的营业厅、展览厅、多功能厅等场所，还应设置集中手动开启装置和自动开启设施。
