一、七氟丙烷灭火系统组成及工作原理

1、系统组成

气体灭火药剂不导电一般不造成二次污染，是扑救电子设备、精密仪器设备、贵重仪器和档案图书等纸质、绢质或磁介质材料信息载体的良好灭火剂，气体灭火在密闭的空间有良好的灭火效果。

2、七氟丙烷灭火系统的灭火机理

七氟丙烷灭火系统的灭火原理是物理和化学反应相结合，物理作用是依靠吸收火场中热能，降低火焰温度的物理方应；化学反应是在灭火过程中七氟丙烷发生热分解产生CF3、CF2、CF3CFO和CFO等含氟自由基，这些含氟自由基与燃烧反应过程中的H、O、•OH、HO2•、•O2-、NO•等活性自由基发生反应产生CO2、H2O、HF等，从而中断燃烧过程中的化学链反应。在实际的灭火过程中，七氟丙烷气体灭火原理是通过化学和物理反应共同进行灭火，主要以化学反应为主。

3、应用范围

七氟丙烷灭火系统主要由储气瓶、瓶头阀、启动气瓶、启动瓶阀、液体单向阀、气体单向阀、安全阀、压力讯号阀、喷嘴、管道系统等组成。适用于扑救电气火灾、固体表面火灾、液体火灾、灭火前能切断气源的气体火灾，除电缆隧道（夹层、井）及自备发电机房外。

4、系统分类

七氟丙烷灭火系统分为全淹没灭火系统和无管网灭火系统；全淹没灭火系统又分为组合分配系统和单元独立系统。组合分配系统由一套公用的灭火剂储存装置对应几套管网系统，保护多个防护区的形式；单元独立系统由一套灭火剂储存装置对应一套管网系统。保护一个防护区的，有单瓶和多瓶两种形式。无管网灭火系统不设钢瓶间，储气瓶及整个系统均设置在防护区内，不需要输送管道，启动后灭火剂通过短管经喷嘴直接喷洒向保护区，适用于较小空间的保护。

5、系统控制方式

控制方式：采用气体灭火系统的防护区，应设置火灾自动报警系统，其设计符合《火灾自动报警系统设计规范》GB50116，应选用灵敏度级别高的火灾探测器，管网灭火系统应设自动控制、手动控制和机械应急操作三种启动方式，预制灭火系统应设自动控制和手动控制两种启动方式。

6、设计过程

采用气体灭火系统保护的防护区，其灭火设计用量或惰化设计用量，应根据防护区内可燃物相应设计灭火浓度或惰化设计浓度经计算确定。有爆炸危险的气体、液体类火灾的防护区采用惰化设计浓度，无爆炸危险的气体、液体类火灾和固体火灾的防护区采用灭火设计浓度。

防护区宜以单个封闭空间划分，不宜以两个或两个以上封闭空间划分防护区，即使他们所采用的灭火设计浓度相同，甚至有部分联通，在极短的灭火剂喷放那个时间里，两个及两个以上空间难于实现灭火剂浓度的均匀分布，会延误灭火时间造成灭火失败。采用管网灭火系统时，一个防护区的面积不宜大于800㎡，且容积不大于 3600m³；采用预制灭火系统时，一个防护区的面积不宜大于 500㎡，且容积不宜大于 1600m³。

7、设计注意事项

（1）按同一灭火设计体积分数、同一喷放时间进行设计”的基本原则，第一分流点到各喷头沿程长度差不应过大。30s的可控延迟喷射，保证人员安全撤离防护区，并严格控制喷射时间，七氟丙烷灭火剂灭火时分解出氢氟酸，氢氟酸具有一定的毒性以及腐蚀性，当其浓度到了一定范围时会严重的损害到设备以及人员健康，实验得出灭火剂在火灾扑灭中其喷放时间由10s减少至5s时分解产物就会减少到50%左右，因而为避免七氟丙烷灭火剂对仪器设备的腐蚀损害且快速有效的抑制扑救火灾，应一定程度的缩短其喷放时间。

（2）在管网上采用四通管件进行分流会影响分流的准确率，造成实际分流与设计计算较大差异，系统不应采用四通管件进行分流。

（3）设置场所：《建筑设计防火规范》GB50016-2014 规定在一些重要的机房、贵重设备室、珍藏室、档案库内设置，特殊重要设备主要指设置在重要部位和场所中，发生火灾后对生产、生活产生严重影响的关键设备。例如高层民用建筑内的配电室应设置气体灭火系统。

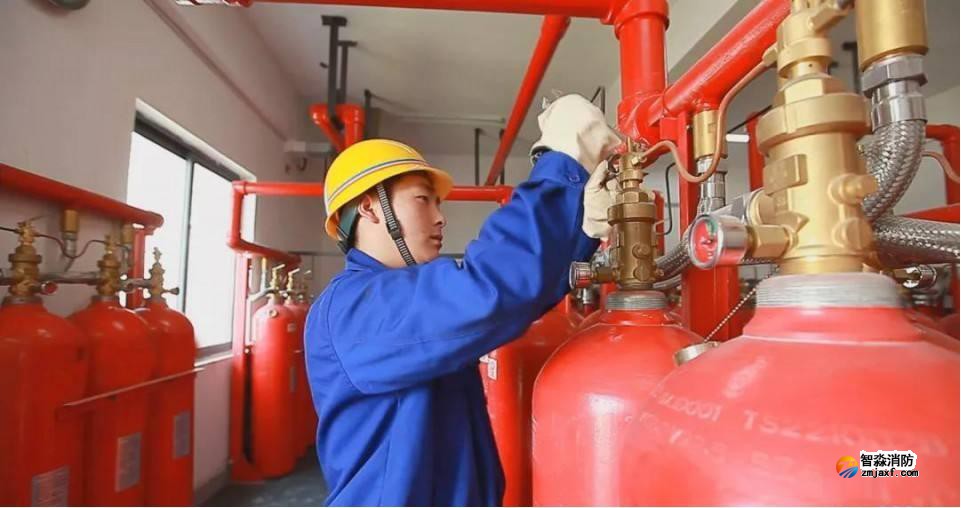

（4）气体灭火系统主要由储存容器（气瓶）、压力管道、关键零部件（管件、阀门、法兰、安全保护装置）等构成，属于《特种设备安全监察条例》管理范畴的特种设备，钢瓶及钢瓶阀门要求选用资质全的生产厂家，市场上一些小厂家的钢瓶采购比较随意，经常会出现有沙眼，容易腐蚀，钢印不全等现象，存在很大的安全隐患；阀头不正规易腐蚀，容易漏气，也会有很多危害。

8、结论

七氟丙烷是一种洁净灭火系统，同一般灭火系统设计过程相比，七氟丙烷的设计过程中考虑的因素较多，如喷射时间、充装密度、管网压力损失等，设计过程中需要反复进行调整。直至满足所有的设计和施工要求。同时为了确保七氟丙烷灭火系统的安全，应考虑灭火系统的优化选型和优化设计；其次，应当选择优质的产品；第三，要严格按照规范组织施工；第四，要重视系统的维护和保养；第五，要认真的组织好维护、保养人员和防护区内工作人员的培训。
