气体灭火控制器丨接线安装+操作
开 始

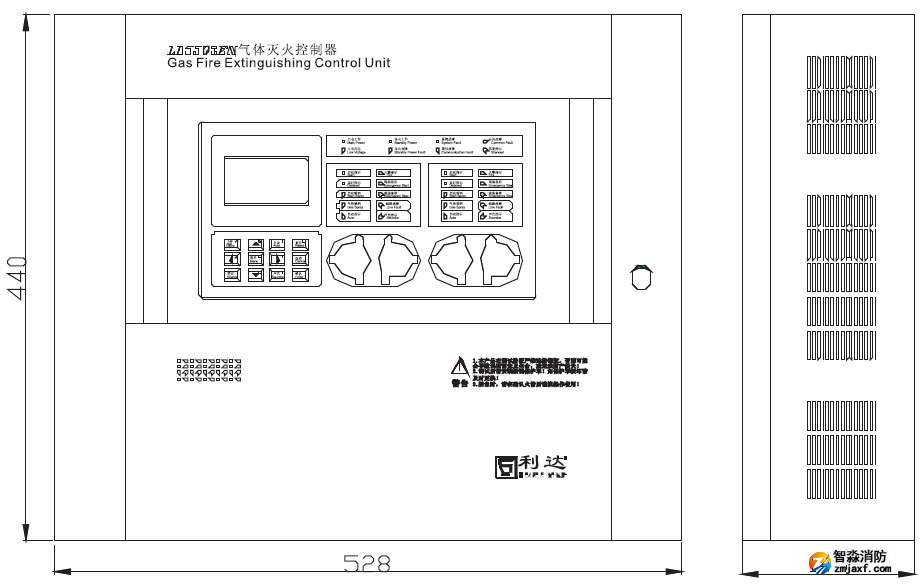

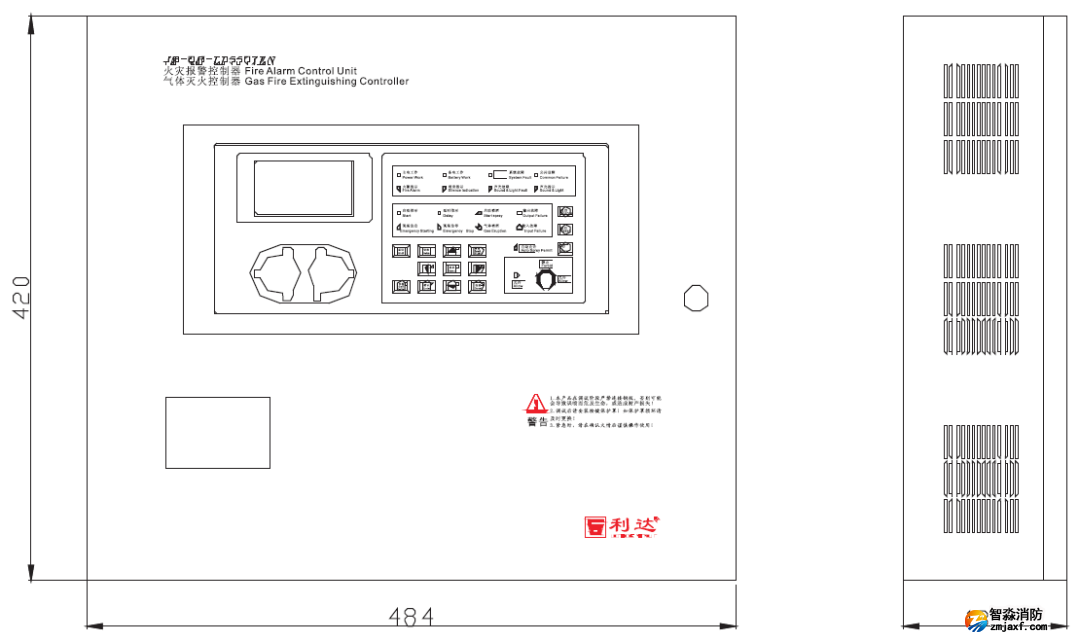

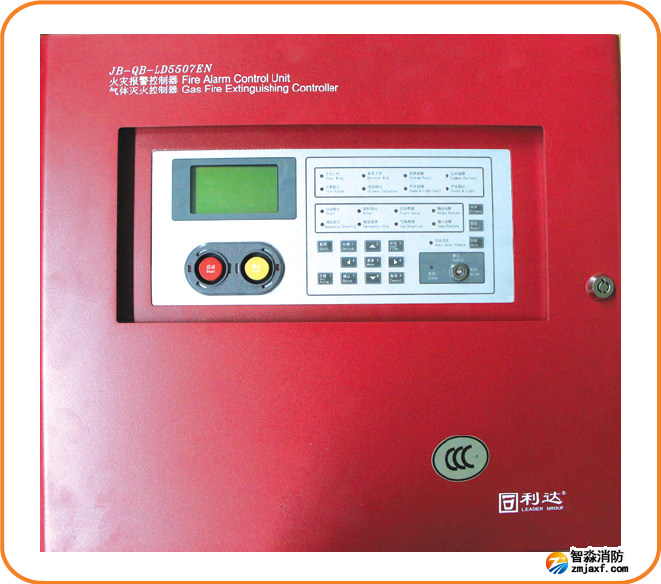

1.1 外形示意图

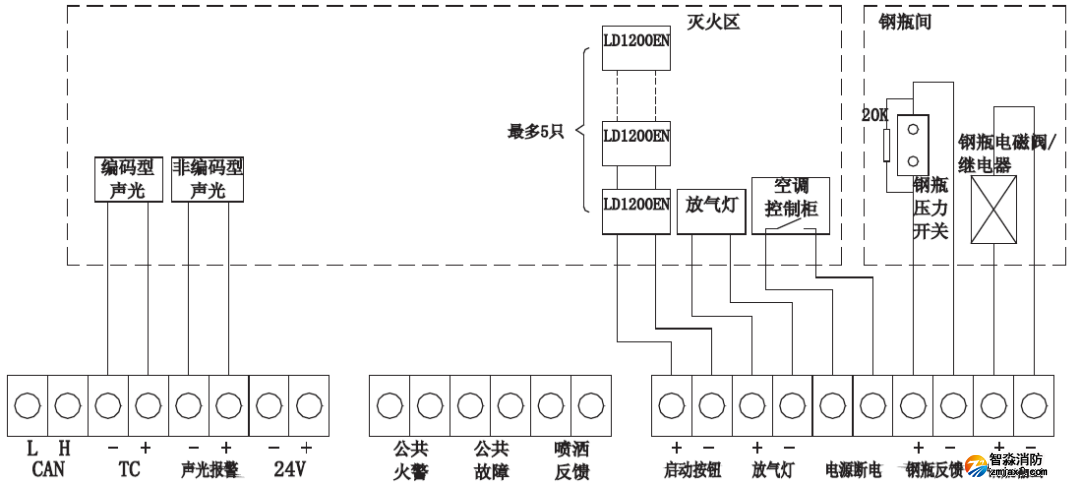

1.2 接线说明
1.3 复位操作
按“复位”按键,然后输入密码(1111),控制器会提示选择火警控制器复位或系统复位,选择1 只复位火灾报警控制器,选择2 火灾报警控制器和气体灭火控制器同时复位。
继 续

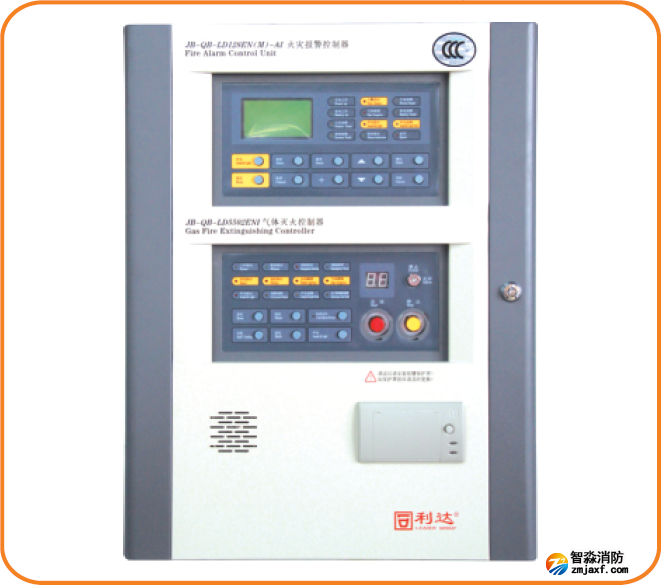

2、JB-QB_LD128EN(M)_AI火灾报警控制器/JB-QB-LD5502ENI气体灭火控制器(停产)

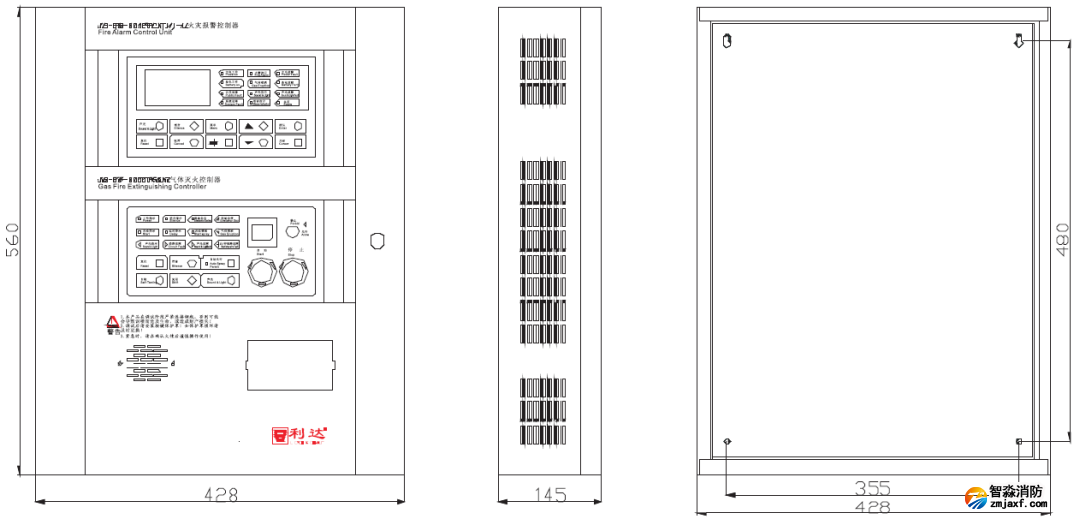

2.1 外形示意图

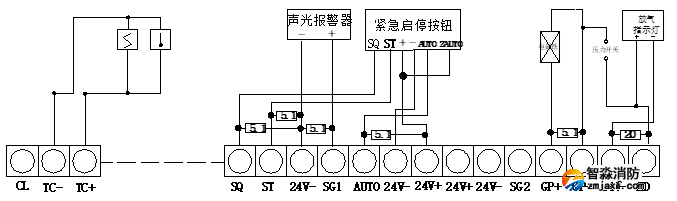

2.2 接线说明
序号 |
接入设备名称 |
接入端子 |
备注 |
1 |
感烟、感温探测器 |
TC+,TC- |
|
2 |
钢瓶电磁阀 |
GP+,GP- |
无继电器接入 |
3 |
压力开关 |
GP-,HD |
压20K电阻 |
4 |
放气指示灯 |
HD,24V+ |
上图画错 |
5 |
声光报警器 |
SG1,24- |
注意正负极 |
6 |
现场紧急启停按钮 |
24V+,VSS,SQ1,ST1 |
AUTO为驻锁 |
2.3 复位操作
2.3.1 火灾报警控制器复位
按“复位”按键,然后输入密码(4次“→”)
2.3.2 气体灭火控制器复位
在数码管处于全灭的状态连续按“ 复用”键数码管依次显示“1” “2” “3” “ON”,当数码管显示为“ON”, 按键处于解锁状态”,当按键处于解锁状态,按下“复位”键,用于复位。
继 续

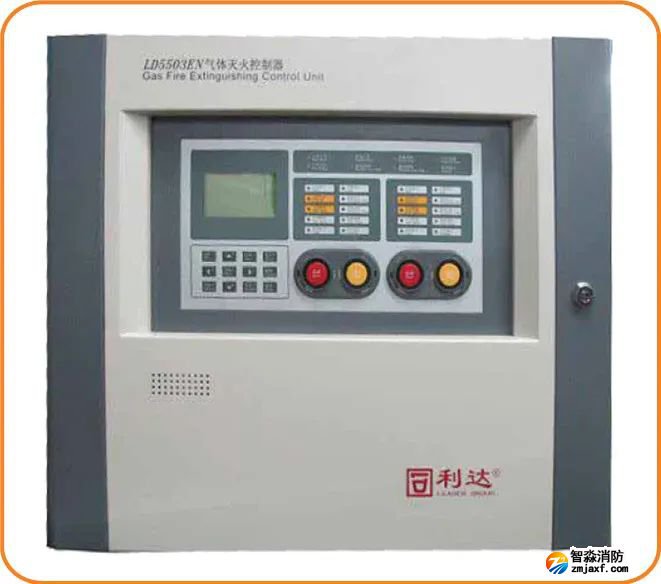

3、LD5503EN气体灭火控制器(壁挂式)

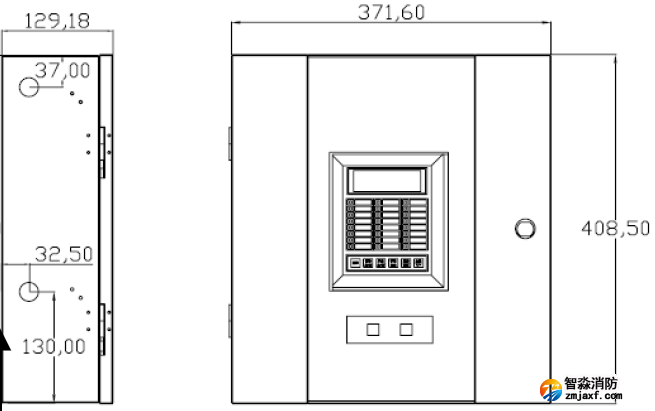

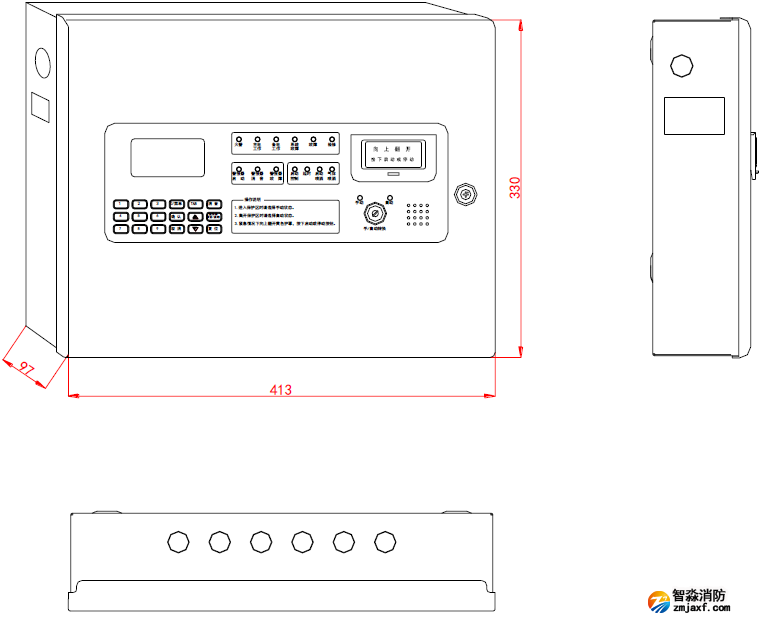

3.1 外形示意图

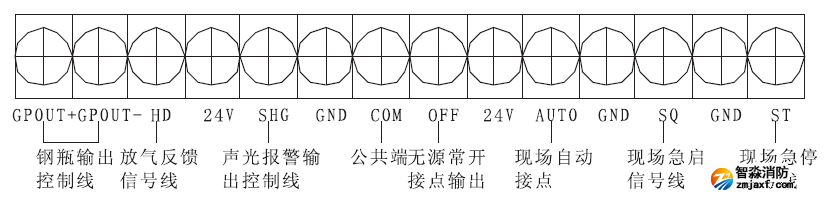

3.2 接线说明
GPOUT+、GPOUT - |
钢瓶控制驱动线。可连接钢瓶电磁阀等钢瓶控制驱动设备。有动作时输出电压约为DC24V,最大电流容量为2A。进行线路故障检测时,负载电阻需在30Ω -10K Ω 之间,否则需加继电器转接。 |
HD |
放气反馈信号输入端。低电平信号(0V)有效。进行线路故障检测时需在终端配接指定终端电阻(20KΩ )。 |
24V、GND | 电源线。为方便外部接线,在每路多线端子中有DC24V电源线转接端。 |
COM 、OFF |
无源常开接点。当进入延时启动过程时该输出由常开转为闭合。一般用来切换空调电源。接点容量为DC30V 2A。 |
SHG |
:声光报警驱动线。输出时对VSS的电压约为DC24V,最大电流容量为1A。可驱动声光警报器或警铃、警笛等声光报警设备。 |
SQ | 现场紧急启动信号输入端。高电平信号( >18V)有效。 |
ST | 现场紧急停止信号输入端。高电平信号( >18V)有效。 |
AUTO |
现场手/ 自动转换信号输入端。低电平信号(<6V,LD1200A的手动灯亮) 为手动,高电平信号(>18V,LD1200A的自动灯亮)为自动, 6~18V 为故障。 |
3.3 复位操作
按“复位”按键,然后输入密码(2846),即可对控制器复位。
继 续
4、青鸟消防JB-QB-JBF5014气体灭火控制器

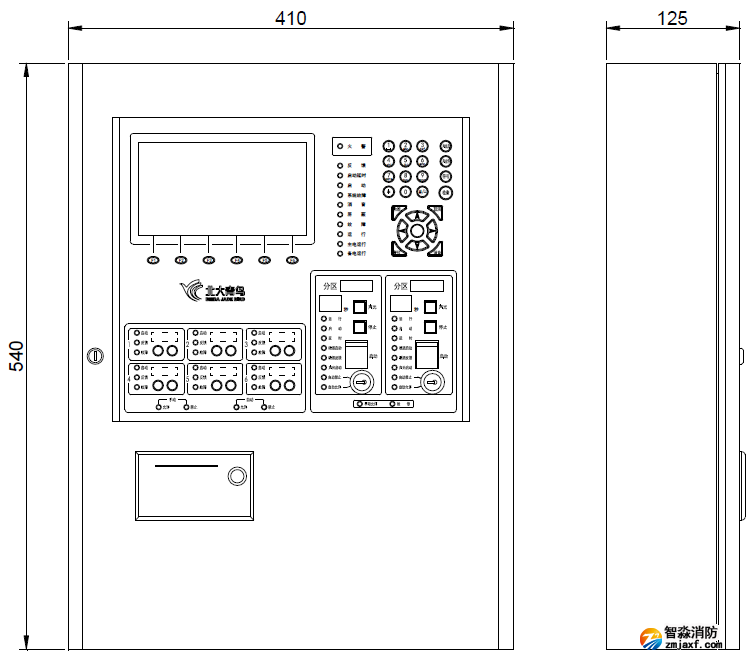

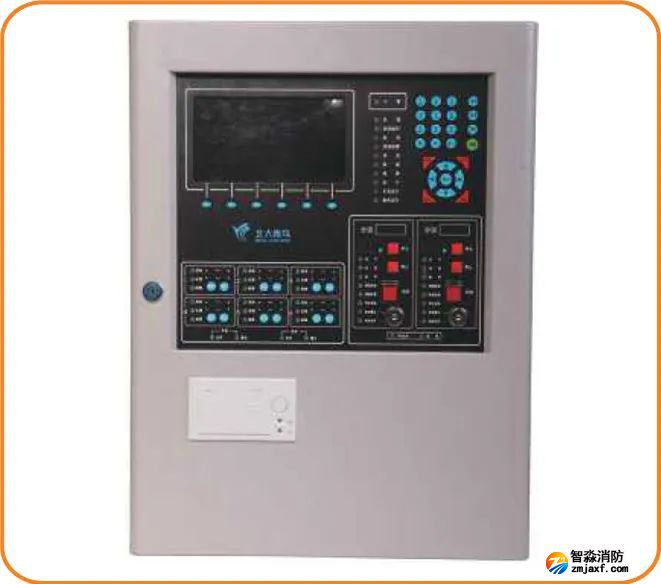

4.1 外形示意图

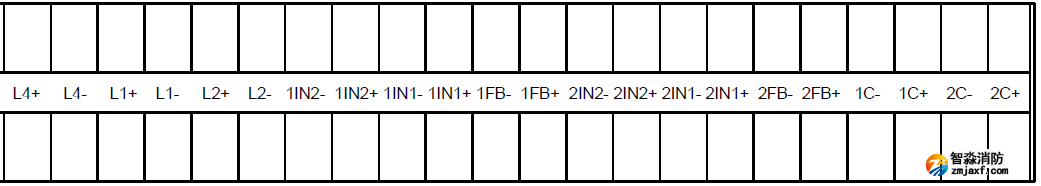

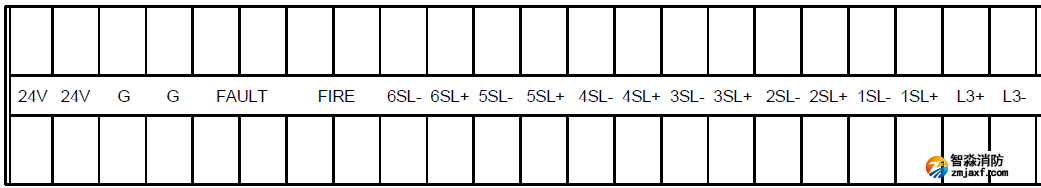

4.2 接线说明
接线端子 | 端子及接线说明 |
24V, G | 联动电源输出,给现场设备供电,正负极性,不能接反 |
FAULT | 故障报警时输出无源闭合信号 |
FIRE | 火灾报警时输出无源闭合信号 |
SL-, SL+ | 6路大型消防设备直启线,正负极性,不能接反 |
L+, L- | 4路无极性回路总线,L3, L4回路容量200点,接青鸟公司所有现场编址部件 L1, L2回路容量80点,接青鸟公司的声光警报器、输入模块、输入/输出模块、紧 急启停按钮、手自动转换盒。 |
IN1-, IN1+ | 输入端子1,外接无源输入信号,用于报火警,需配接WK, 1/4W终端电阻 |
IN2-, IN2+ | 输入端子2,外接无源输入信号,用于报火警,需配接10K, 1/4W终端电阻 |
FB-, FB+ | 喷洒反馈,需配接10K, 1/4W终端电阻 |

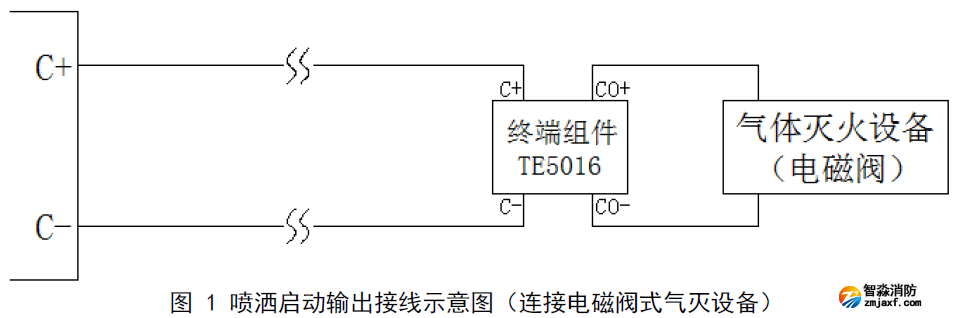

C-, C+ | 喷洒启动;连接电磁阀式气体灭火设备见下图(1),需在终端配接终端组件; 连接电爆管式(气溶胶)气体灭火装置间下图2,需在终端配接JBF5183气溶胶 灭火装置控制盒 |
4.3 复位操作
按“复位”按键,然后输入密码(111),再按“确认”键,即可对控制器复位。
继 续
5、海湾GST-QKP01气体灭火控制器

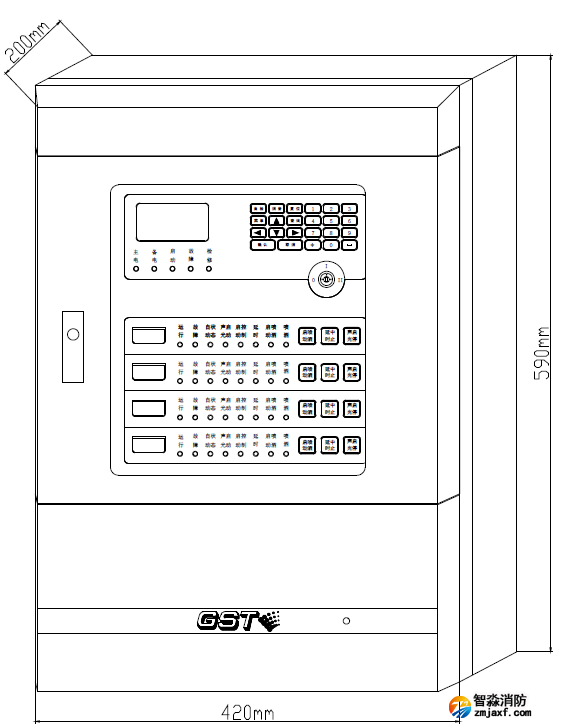

5.1 外形示意图

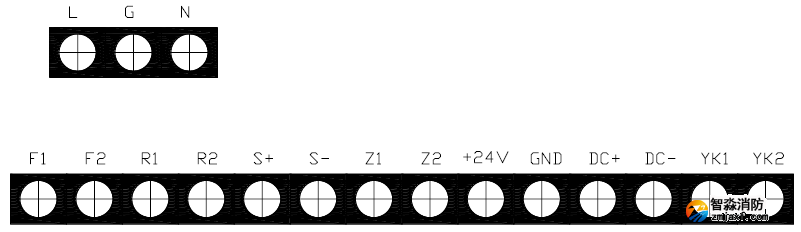

5.2 接线说明
L、G、N | 交流220V接线端子。 |
A1、B1/A2、B2 | 连接消防联动控制器的通讯总线端子。 |
F1、F2 | 喷洒指不输出端子,常开触点,压力开关动作时闭合; |
R1、R2 | 故障输出端子,常开触点,有故障时闭合。 |
S+、S | 声光驱动输出端子,接非编码声光警报器;有火警动作时启动输出24VDC信号。 |
Z1、Z2 | 总线输出端子,连接编码探测器、手报、紧急启/停按钮、声光警报器、气体喷洒指示灯、输出模块、手自动转换开关等总线设备。 |
+24V、GND | 各区的辅助电源输出端子,为现场的系统设备如声光警报器、气体喷洒指示灯和输出模块供电。 |
DC+、DC | 各区灭火气体启动电磁阀的驱动信号输出端子,平时该端子间输出电压小于DC0.7V,启动时输出DC24V电压且最大2A的信号。终端匹配电阻为4. 7kΩ/0.25W。 |
YK1、YK2 | 各区气体释放反馈信号输入端,应输入幼合型干触点信号。其终端匹配电阻为4.7kΩ/0.25W。 |

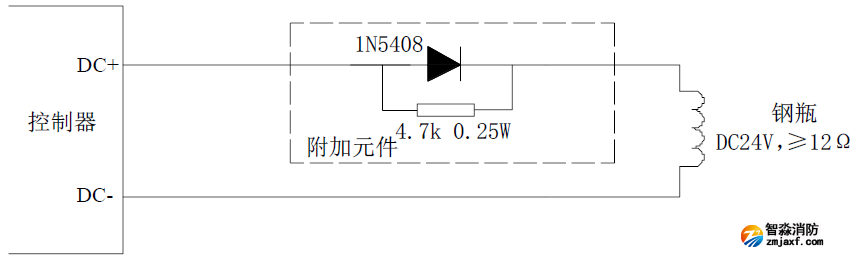

与钢瓶电磁阀的连接时加附加元件,附加元件应置于线路的末端、接近于钢瓶电磁阀处。
5.3 复位操作
按“复位”按键,再按“确认”键,即可对控制器复位。
继 续
6、海湾GST-QKP04、GST-QKP04_2控制器

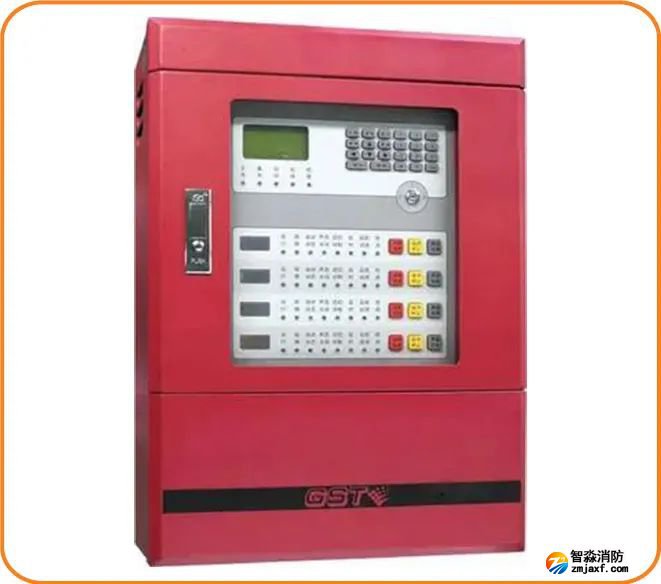

6.1 外形示意图

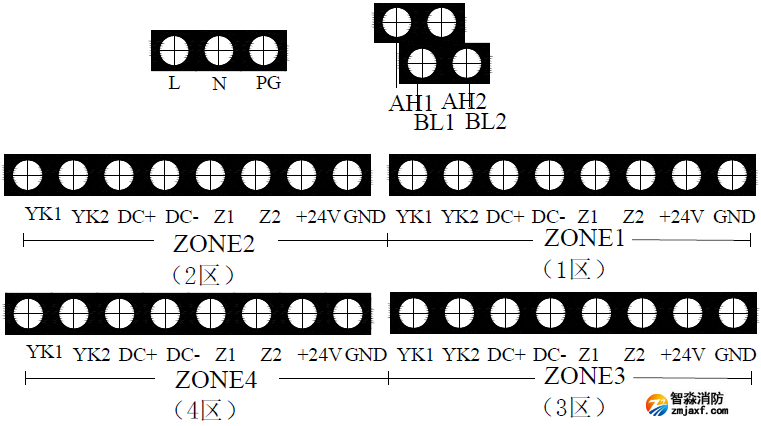

6.2 接线说明
L、N、PG | 交流220V 接线端子 |
AH1、BL1/AH2、BL2 | 连接火灾报警控制器(联动型)的通讯总线端子 |
Z1、Z2 |
各区的总线输出端子,连接紧急启/停按钮、声光警报器、气体喷洒指示灯、输出模块、手自动转换开关等总线设备 |
+24V、GND |
各区的辅助电源输出端子,为现场的系统设备如声光警报器、气体喷洒指示灯和输出模块供电 |
DC+、DC- |
各区灭火气体启动电磁阀的驱动信号输出端子,平时该端子间输出电压小于DC0.7V,启动时输出DC24V 电压且最大3A 的信号。终端匹配电阻为4.7kΩ/0.25W |
YK1、YK2 |
各区气体释放反馈信号输入端,应输入动合型干触点信号。其终端匹配电阻为4.7kΩ/0.25W。 |
与钢瓶电磁阀的连接时加附加元件,附加元件应置于线路的末端、接近于钢瓶电磁阀处。
6.3 复位操作
按“复位”按键,再按“确认”键,即可对控制器复位。
继 续

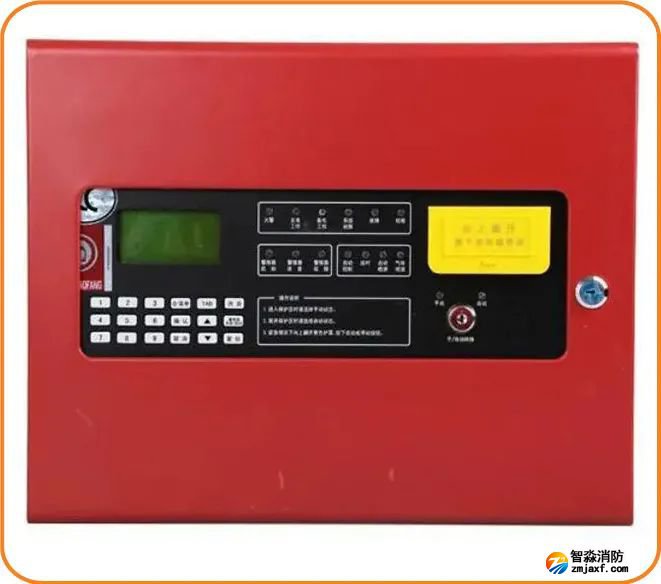

7、诺帝菲尔RP-1002PLUS

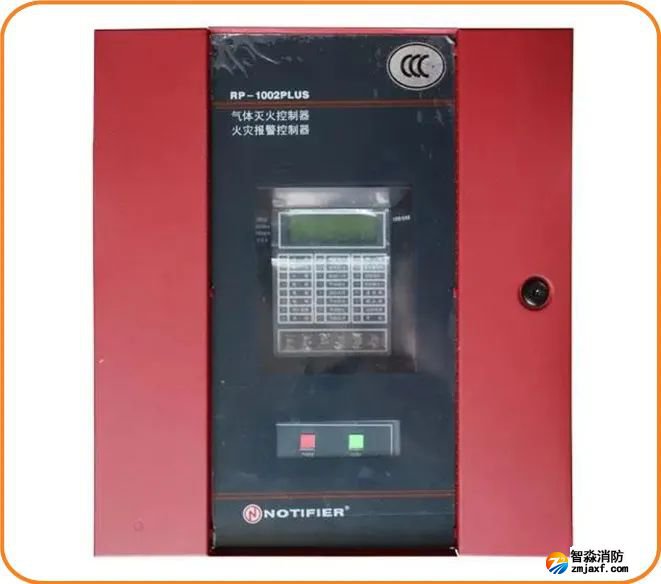

7.1 外形示意图

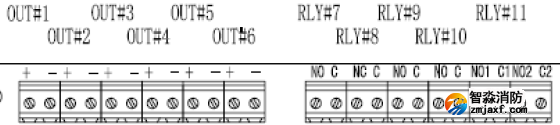

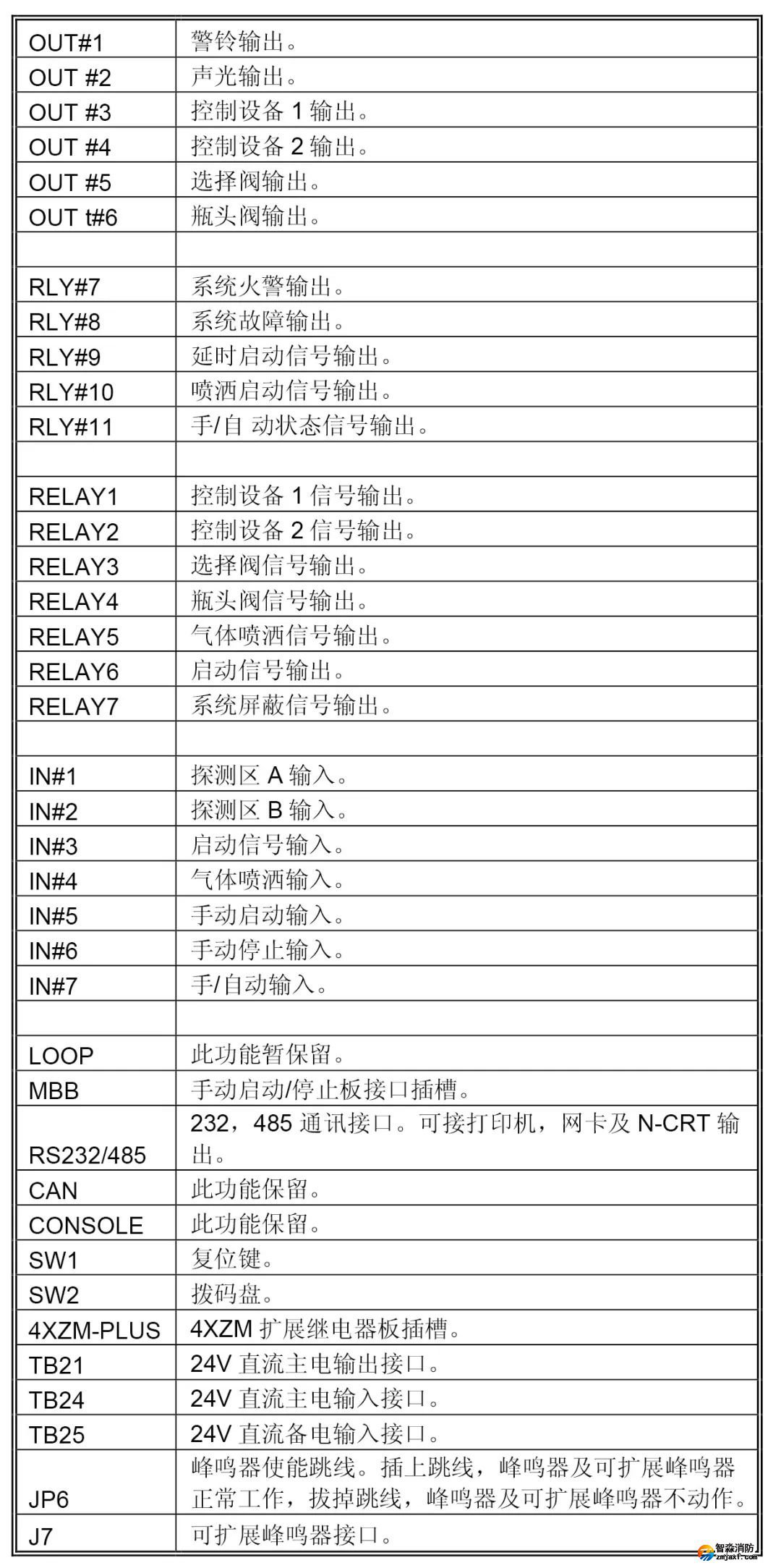

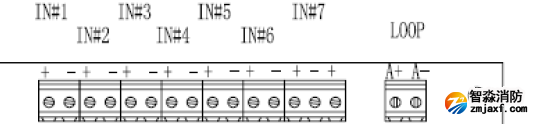

7.2 接线说明
7.3 复位操作
按“复位”按键,即可对控制器复位。
