中级消防设施操作员实操知识点——气体灭火系统

作者:气体灭火 时间:2020-02-24 08:32:03 来源:http://www.xfqtmh.com/
摘要:1、说出按气体灭火剂分类现行最常用的几种气体灭火系统: 1)二氧化碳灭火系统(高压或低压) 2)七氟丙烷灭火系统 3)混合气体IG541灭火系统。 2、系统的组件识别及其作用 1)组件

1、说出按气体灭火剂分类现行最常用的几种气体灭火系统

1)二氧化碳灭火系统(高压或低压)

2)七氟丙烷灭火系统

3)混合气体IG541灭火系统。

2、系统的组件识别及其作用

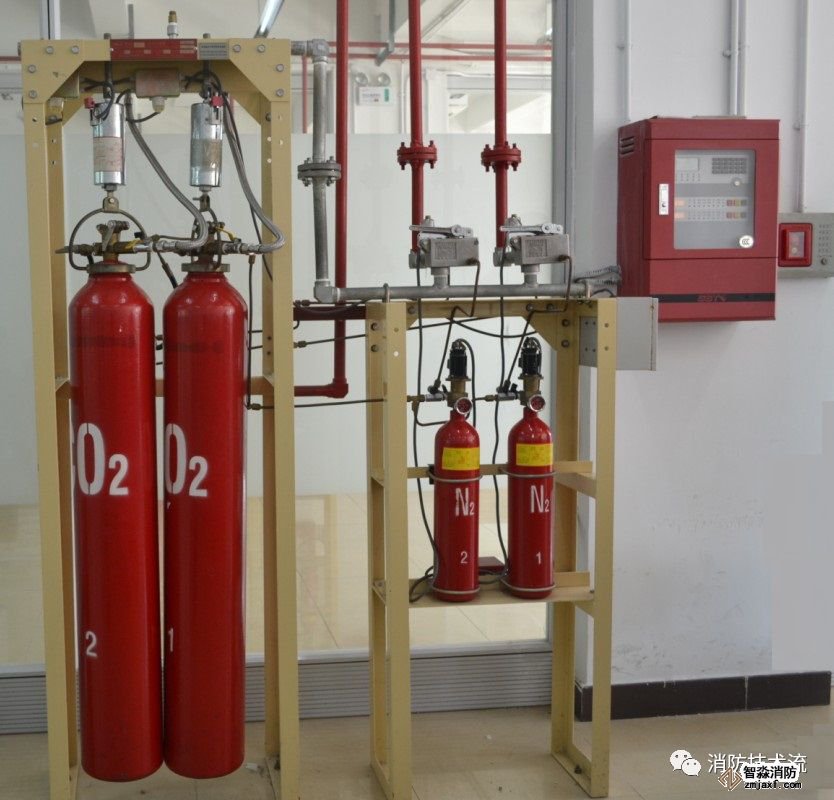

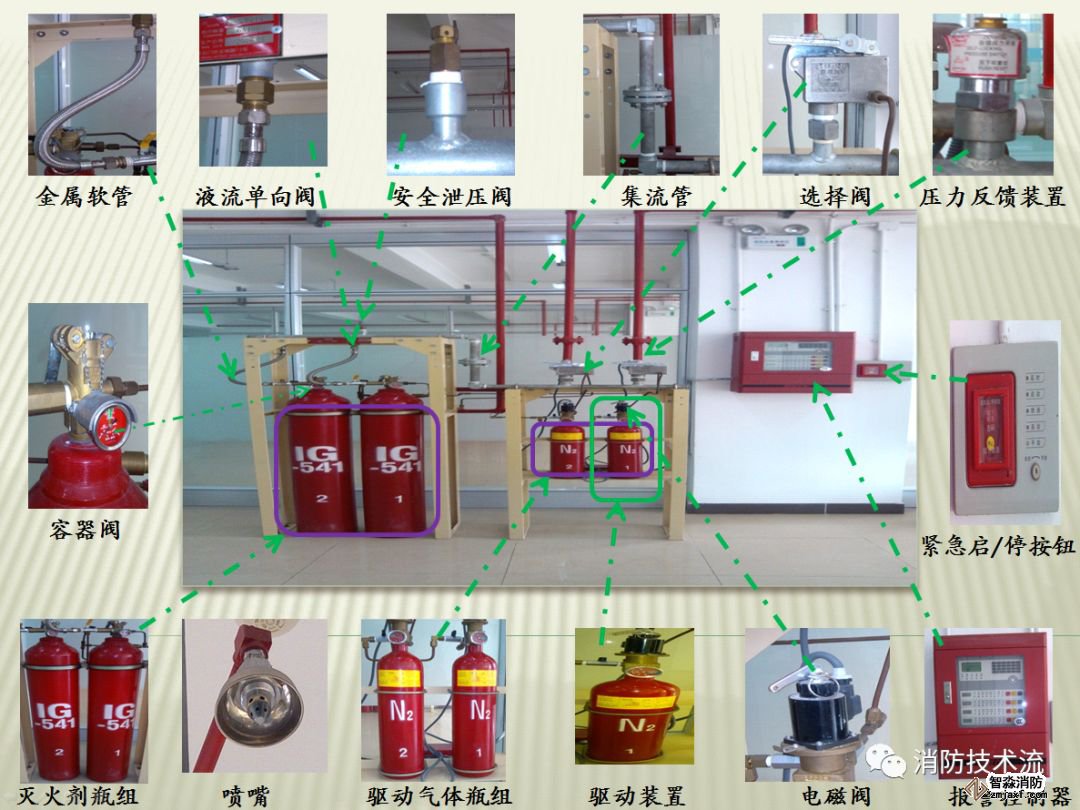

1)组件识别

灭火剂瓶组、容器阀、单向阀、集流管、安全泄压阀、选择阀、驱动装置、驱动气体瓶组、压力反馈装置、喷头、火灾报警控制器、喷嘴、管道管件及吊钩支架等部件组成。

2)组件作用(了解)

(1)灭火剂储气瓶组:储存灭火剂。

(2)容器阀(又称瓶头阀):封存、释放、充装等功能。

(3)单向阀(又称止回阀):防止灭火剂倒流和控制驱动气体流动方向。

(4)集流管(又称汇集管):将多个灭火制瓶组的灭火剂汇集在一起,再分配。

(5)安全泄压阀:防止瓶组和灭火剂管道非正常受压时爆炸。

(6)选择阀:控制灭火剂释放到相对应的保护区。

(7)驱动装置:启动相对应得选择阀和灭火剂瓶的容器阀。

(8)驱动气体瓶组:储存驱动气体。

(9)信号反馈装置:将灭火剂释放的压力或流量信号转成电信号,并反馈到控制中心。

(10)喷头:将灭火剂释放到保护区内和保护对象周围。

3、系统的启动方式(了解)

1)自动启动(火灾探测器联动启动系统)。

2)手动启动(人工操作火灾报警控制器启动系统)。

3)机械应急操作(人工打开电磁阀启动驱动装置启动系统)。



4、系统工作原理(了解)

1)灭火剂性能

混合气体IG-541灭火剂由氮气、氩气和二氧化碳按一定比例混合而成。混合气体的成分如下表所示:

主要成分

氮气 (N2)

氩气 (Ar)

二氧化碳(CO2)

各成分所占比例

488~552%

372~428%

78~84%

混合气体IG-541是一种无色、无味、无腐蚀性、不导电的气体,其密度接近于空气密度。混合气体IG-541由大气中存在的气体组成,不存在腐蚀,该灭火剂在高温下亦不会分解,喷放时环境温度变化很小,保证人体不会受到意外的伤害。

IG-541灭火剂以气态形式储存,在喷放时不形成浓雾或造成视野不清,所以能确保灭火逃生时能清楚地看到紧急出口。

2)灭火剂灭火机理

混合气体IG-541灭火剂,是一种既不支持燃烧又不与绝大部分物质发生反应的气体,其本身来源丰富,可从空气中制取。它是以物理方式进行灭火的,即通过减少火灾燃烧区域空气中的氧含量而达到灭火效果。

3)灭火系统的启动方式

(1)自动启动:将灭火控制器上的控制方式选择键拨至“自动”位置,灭火系统则处于自动控制状态。当保护区发生火情时,火灾探测器发出火灾信号(两个独立探测器信号,一般先是烟感报警再到温感),经报警控制器确认后,灭火控制器即发出声、光报警信号,同时发出联动指令,相关设备联动,经过一段延时时间,发出灭火指令,打开容器阀的电磁释放启动气体,启动气体通过启动管路打开相应的选择阀和容器阀,释放灭火剂,实施灭火。

(2)手动启动:将灭火控制器上的控制方式选择键拨至“手动”位置,灭火系统则处于电气手动控制状态。当保护区发生火情时,可按下手动控制盒或灭火控制器上“启动”按钮,灭火控制器即发出声光报警信号,同时发出联动指令,相关设备联动,经过一段延时时间,发出灭火指令,打开电磁容器阀释放启动气体,启动气体通过启动管路打开相应的选择阀和容器阀,释放灭火剂,实施灭火。

当发生火灾报警,在延时时间内发现不需启动灭火系统时,可按下手动控制盒或灭火控制器上的紧急停止按钮,即可阻止控制器灭火指令的发出。

(3)机械应急操作:当保护区发生火情且灭火控制器不能有效的发出灭火指令时,应立即通知有关人员迅速撤离现场,打开或关闭联动设备,然后拔出相应电磁阀上的安全插销,操作手柄即可打开电磁阀,释放启动气体。启动气体打开相应的选择阀、容器阀,释放灭火剂,实施灭火。

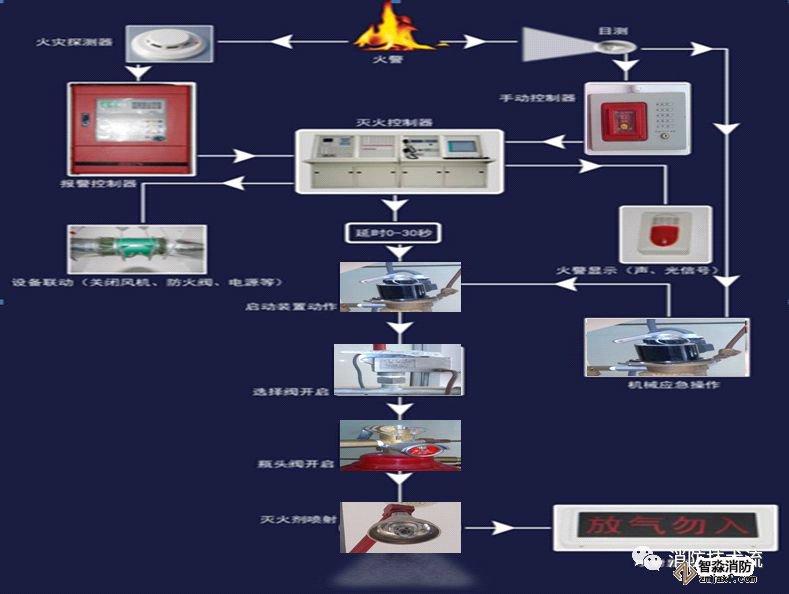

系统动作程序图示
