IG541气体灭火系统安装

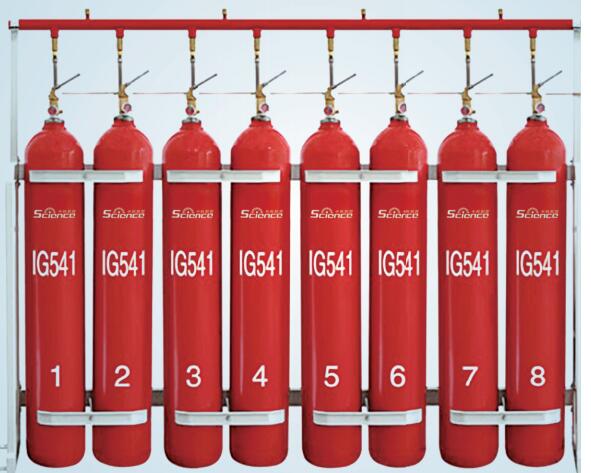

IG541气体灭火系统由瓶组架、灭火剂储瓶、容器阀、高压软管、单向阀、集流管、安全泄放装置、选择阀、信号反馈装置、灭火剂输送管道、减压装置、喷嘴、驱动气体瓶组、电磁型驱动装置、驱动管道等组成，是一种智能型自动灭火设备。根据不同应用场所使用要求，可组成单元独立系统、组合分配系统，采用全淹没灭火方式，实现对单防护区和多防护区的灭火保护，技术先进、灭火效率高、维护方便。系统具有自动、手动和机械应急操作三种启动方式。

1）将灭火剂瓶组架放置于储瓶间，保证瓶组架平稳无晃动后，用胀锚螺栓固定在地面上，以免震动和移位。

2）将安全泄放装置装在集流管上的接口上，安全泄放装置的泄压方向不能朝向操作面。

3）将集流管安装在瓶组架上用集流管抱箍固定。

4）安装单向阀在集流管上。

5）将灭火剂瓶组放置于瓶组架上，高压软管安装在单向阀和容器阀灭火剂出口之间，驱动器安装在容器阀上，然后将瓶组用抱箍固定在瓶组架上，瓶组上灭火剂名称标识应朝向操作面，并按容器编号顺序排列。

6）将驱动气体瓶组架放置于储瓶间，保证瓶组架平稳无晃动后，用胀锚螺栓固定在地面上，以免震动和移位。

7）将驱动气体瓶组放置于瓶组架上用抱箍固定，电磁型驱动装置应在确保调试完毕后再安装在驱动气体瓶组容器阀上。驱动气体瓶组上驱动气体名称标识应朝向操作面，并按容器编号顺序排列。

8）安装储瓶间集流管，通过管道连接件连接，用抱箍固定在驱动气体瓶组架上。

9）选择阀（适用组合分配系统）安装在集流管上，选择阀的机械应急启动手柄应安装在操作面一侧。

10）在选择阀灭火剂出口安装连接管，将信号反馈装置安装在信号反馈装置接口上。

11）按照设计施工图安装驱动管路，将驱动气体瓶组容器阀、选择阀（组合分配系统）、驱动器连接起来，包括管路中的低泄高封阀和单向阀。

12）安装减压装置在选择阀之后的灭火剂输送管道上（组合分配系统），或者集流管末端（单元独立系统）。

13）按设计施工图安装灭火剂输送管道，管道间选择合适的管道连接件相连，在储瓶间与选择阀灭火剂出口的连接管相连。

14）连接火灾报警灭火控制器与电磁型驱动装置、信号反馈装置的线路。

15）检查各个安装连接部位，必须保证固定牢靠，管路连接密封处良好，线路连接无误。
