消防气灭主机安装规范

消防气灭主机的安装规范

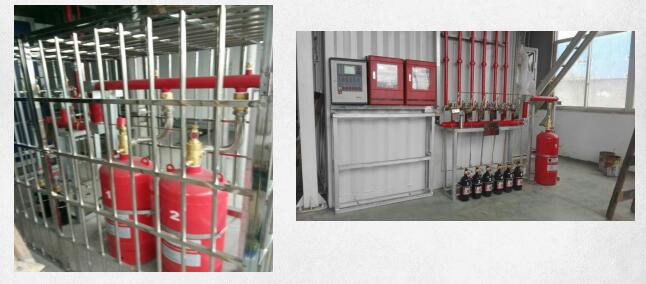

一、气体灭火控制盘安装位置

控制器属非防爆结构，应固定安装在安全场所，其安装位置应选择在便于观察和维修之处，周围不应有影响仪器正常工作的强电磁场(电机、变压器、动力电缆等)。

二、消防气灭主机安装方法

将报警控制器插入仪表盘开孔，从仪表盘后面将两个固定支架分别插入机壳(上、下)安装孔，顺时针旋转螺杆紧固。仪表盘开孔尺寸及外形尺寸。

三、消防气灭主机布线

(1)气体报警器和控制器之间用三芯屏蔽电缆线连接，三芯屏蔽电缆线的线径大小由传输距离决定。

(2)在检测现场，气体报警器传输电缆应装保护钢管或PVC管，与气体报警器连接处最好加金属软管。在信号传输线路上，电缆间的连接必须牢固可靠。

(3)三芯屏蔽线、电源线等走线要平直、规整，线卡牢固、均匀。

四、消防气灭主机接线说明

(1)电源模块接线:取一根四芯屏蔽电缆线，两端剥掉外皮100mm,.再剥内部色线的线头10mm，屏蔽线一端的四芯色线红、黑、黄、绿分别接电源模块的4、3、2、1端子，屏蔽线的另一端接四芯接插件。

(2)控制器与电源模块之间的连线:

将电源模块的四芯接插件插到控制器背面的任一个黑色接插座上。

(3)控制器与气体报警器之间的连续:

控制器的1、2、3、4接线端子分别接气体报警器的机壳地、地、信号、电源线。

(4)控制器与外部联动设备的连线:

接线端子E+、E一接故障联动装置;接线端子A+、B-分别为RS485信号输出正负两端;接线端子OUT+、OUT-分别为4mA-20mA信号输出的正、负两端;L所对应的接线端子NC、COM、NO分别为报警时的常闭、公共端、常开;H所对应的接线端子NC、COM、NO分别为报警时的常闭、公共端、常开。
