产品说明

功能特点：
　　◎一套有管网灭火系统可同时保护八个防护区，项目总工程造价将降低。
　　◎便于集中监控和维修。
　　◎设备需瓶组间。
　　◎只适宜新建项目。
　　◎设计计算和方案复杂
　　◎安装复杂，施工周期长。
　　◎采用卧式压差式双密封结构容器阀，密封和安全性能可靠。

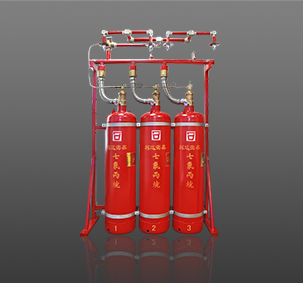

　一、利达QMQ150N有管网七氟丙烷气体灭火系统构成：


　　系统由容器、容器阀、单向阀、选择阀、驱动装置、集流管、连接管、喷嘴、信号反馈装置、安全泄放装置、控制盘、检漏装置等部件构成。

　　系统各部件应固定牢固、连接可靠，部件安装位置正确，整体布局合理，便于操作、检查和维修。系统各部件间连接螺纹、法兰应符合相应国家标准、行业标准的规定。

　　系统中相同功能部件的规格应一致，各灭火剂贮存容器的容积、充装密度、充装压力应一致。


　　二、利达QMQ150N有管网七氟丙烷气体灭火系统外观：


　　系统各构成部件应无明显加工缺陷或机械损伤，部件外表面须进行防腐处理，防腐涂层、镀层应完整、均匀。

　　在灭火剂贮存容器的外表正面标注灭火剂的名称或商品名称。字迹应明显、清晰。驱动气瓶亦应标出驱动气体名称。

　　系统每个操作部位均应以文字、图形符号标明操作方法，单向阀、选择阀应标示介质流动方向。

　　铭牌应牢固地设置在系统明显部位，注明:产品名称、型号规格、执行标准代号、贮存压力、灭火剂总量、使用温度范围、生产单位、产品编号、出厂日期等内容。


　　三、利达QMQ150N有管网七氟丙烷气体灭火系统工作状态：


　　系统各操作部件的工作位置、控制盘的控制、监视功能，均应处于正常准工作状态。灭火剂和驱动气体泄漏监视装置应处于正常监视状态，灭火剂充装量不得低于设计值。


　　四、利达QMQ150N有管网七氟丙烷气体灭火系统启动运行要求：


　　系统应具有自动启动、手动启动和机械应急启动功能。手动启动和机械应急启动应有防止误动作的有效措施，并用文字或图形符号标明操作方法。

　　系统的自动启动应具有延迟启动功能，延迟时间可在Os-30s范围内连续可调，分档可调时每档间隔不应大于5s。延迟时间设定误差应不大于设定时间的20%。

　　系统的动作程序应在选择阀开启后或同时打开容器阀。

　　系统采用不同方式启动，其动作应准确、可靠、无故障。

　　系统的运行参数，如延迟时间、喷射时间、灭火剂喷放量等应在设计规定的范围内。

　　灭火剂喷射过程中和喷射后的显示、报警及输出端子动作情况均应符合设计要求。


　　五、利达QMQ150N灭火剂瓶组技术指标：


　　1.工作压力：瓶组贮存压力为：4.2MPa

　　2.充装密度、充装压力：充装密度分别为951kg/m'、992kg/m'

　　3.密封要求：

　　进行气密性试验，在最大工作压力下，保压5min，瓶组应无气泡。

　　4.抗震要求：进行振动试验，灭火剂的净重损失不得大于灭火剂充装量的0.5%;瓶组任何部件不得产生结构损坏，压力损失不得大于充装压力的1.5%，试验后自动开启容器阀，不应出现任何故障。

　　5.温度循环泄漏要求：进行温度循环泄漏试验，灭火剂的净重损失不得大于灭火剂充装量的0.5%;瓶组内的压力损失不得大于充装压力的1.5%，试验后自动开启容器阀，不应出现任何故障。

　　6.耐倾倒冲击要求：进行耐倾倒冲击试验，瓶组零件不应损坏。自动和手动启动容器阀应能正常开启。

　　7.灭火剂：罐装的灭火剂应为国家允许使用的合格产品。
