海湾气体灭火控制系统和柜式七氟丙烷气体灭火装置技术参数

四、气体灭火及消防控制设备主要技术参数

海湾GST-QKP02H、GST-QKP04H型气体灭火控制器/火灾报警控制器

海湾GST-QKP02H、GST-QKP04H 火灾报警控制器/气体灭火控制器（简称为 QKPH）是海湾公司为适应工程设计的需要而开发的。QKPH 为典型的气体灭火控制装置，可配接感烟/感温/火焰探测器、手动报警按钮、紧急启/停按钮、声光警报器、气体喷洒指示灯、手自动转换开关以及输出模块等，具有火灾探测和气体灭火控制功能，可实现 2～4 个防火区的火灾报警和气体灭火控制。

QKPH 满足 GB 4717-2005《火灾报警控制器》和 GB 16806-2006《消防联动控制器》中有关气体灭火控制器的要求，为室内使用设备。产品具有以下特点：配置灵活、可靠性高，功能强、控制方式灵活，窗口化、汉字菜单式显示界面，模块式开关电源，可选择配置打印功能。

产品具有以下功能：

（1）具有火灾探测及报警功能

（2）能控制实现气体灭火设备的启动喷洒

（3）QKPH 收到启动控制信号后能启动现场的区域讯响器报警、自动显示延时且指示延时时间、联动启动输出模块实现关闭门窗、防火阀和停止空调等功能

（4）延时启动的延时时间在 0～30 秒连续可调

（5）具有停动功能，

（6）具有手自动转换功能，各区可分别设置手动和自动工作方式

（7）可向火灾报警控制器/消防联动控制器等上传启动控制信号、延时信号、启动喷洒信号、气体喷洒信号和故障信号等信息

（8）自身带有备电，在主电缺失时可自动投入备电运行；能给备电充电并有备电保护功能

（9）具有信息记录、查询功能，可保存全部记录最后的 9999 条，火警和操作记录最后的 1000条记录。

（10）通过配接总线输出设备，可对外提供火警（包括分别单独指示感温、感烟火警）、故障、喷洒、反馈、区域手自动状态、急启按钮动作、讯响器启动、喷洒灯启动等各种输出触点。

海湾GST-QKP02H、GST-QKP04H型气体灭火控制器/火灾报警控制器主要技术指标

（1）工作电压：交流AC220V，50/60Hz，允许电压变化范围AC176V～AC264V；

（2）功耗：

GST-QKP02H：监视状态功耗≤60W；最大功率 140W；

GST-QKP04H：监视状态功耗≤60W；最大功耗 150W。；

（3）备用电源：2个DC12V/7Ah密封铅酸电池；

（4）气体喷洒输出：单个分区输出支持 DC24V/3A；最多支持两区同时输出，每个分区支持不超过 DC24V/1.5A；输出方式支持脉冲方式/持续方式，可调；；

（5）辅助 24V 电源输出：最大 0.3A

（6）电池充电电流：：0.6A～0.8A；

（7）液晶屏规格：480*272 点 24 色 RGB 彩屏；

（8）容量能支持 2/4 个区的气体灭火设备，每2个区共享242点

（9）线制

（10）使用环境：工作温度：0℃～40℃；相对湿度≤95%，不凝露

（11）外形尺寸：长 500mm×宽 380mm×厚 140mm

（12）外壳防护等级：IP30

（13）重量：约 13kg。

（14）壁挂安装于防护区门口，支持侧面和背面进线方式。

 海湾JTY-GD-G5T型点型光电感烟火灾探测器

 海湾JTY-GD-G5T点型光电感烟火灾探测器(以下简称探测器)是采用红外散射原理研制而成的点型光电感烟火灾探测器。本探测器结构新颖、外形美观、性能稳定可靠、抗潮湿性强，适用于宾馆、饭店、办公楼、教学楼、银行、仓库、图书馆、计算机房及配电室等场所。本探测器主要具有以下特点：

（1）地址编码可由电子编码器事先写入，也可由控制器直接更改，工程调试简便可靠。

（2）单片机实时采样处理数据、并能保存14个历史数据，曲线显示跟踪现场情况。

（3）具有温度、湿度漂移补偿，灰尘积累程度及故障探测功能。

（4）无极性二总线信号。

（5）采用集成芯片，抗电磁干扰能力强。

（6）应用轨到轨运放，抗灰尘累积能力强。

海湾JTY-GD-G5T型点型光电感烟火灾探测器主要技术指标

（1）工作电压：总线24V

（2）工作电流：监视电流≤0.3mA，报警电流≤1.0mA

（3）指示灯：报警确认灯，红色，巡检时闪烁，报警时常亮

（4）编码方式：电子编码

（5）保护面积：当空间高度为6米～12米时，一个探测器的保护面积，对一般保护场所而言为80平方米。空间高度为6米以下时，保护面积为60平方米。具体参数应以《火灾自动报警系统设计规范》（GB 50116）为准。

（6）线制：信号二总线无极性

（7）使用环境：温度：-10℃～+55℃，相对湿度≤95%，不凝露

（8）外形尺寸：直径103mm，高53mm（带底座）

（9）外壳防护等级：IP32

（10）壳体材料和颜色：ABS，白色

（11）重量：约109g

（12）安装孔距：45mm～75mm

（13）执行标准：GB 4715-2005

海湾 JTW-ZCD-G5H型点型感温火灾探测器

 海湾JTW-ZCD-G5H 点型感温火灾探测器（以下简称探测器）为无极性二总线制，可与本公司生产的各类火灾报警控制器的报警总线以任意方式并接。探测器采用带 A/D 转换的单片机。本探测器结构新颖、外形美观、性能稳定可靠，特别适用于发生火灾时有剧烈温升的场所，与感烟探测器配合使用更能可靠探测火灾，减少损失。探测器具有 A1R 和 BS 两种类别，根据应用环境的不同，可使用编码器进行现场设置。本探测器具有以下特点：

（1）与控制器采用无极性二总线连接；

（2）地址编码由电子编码器直接写入，工程调试简便可靠；

（3）探测器具有 A1R 和 BS 两种类别，可用于更广泛的温度环境。

海湾 JTW-ZCD-G5H型点型感温火灾探测器主要技术指标

（1）探测器类别：P（A1R 和 BS 可设，出厂默认类别为 A1R）

（2）工作电压：总线 24V

（3）工作电流：监视电流≤0.3mA，报警电流≤1.5mA

（4）报警确认灯：红色（巡检时闪烁，报警时常亮）

（5）故障指示灯：黄色（传感器故障时常亮）

（6）编码方式：电子编码

（7）探测角度≤45°

（8）保护面积：当空间高度小于 8m 时，一个探测器的保护面积，对一般保护现场而言为 20m²～30m²。具体参数应以《火灾自动报警系统设计规范》（GB 50116）为准。

（9）使用环境：

温    度： A1R 类别：典型应用温度 25℃；范围 -10℃～50℃

BS 类别： 典型应用温度 40℃；范围 -10℃～65℃

相对湿度：≤95%，不凝露

（10）外形尺寸：直径 103mm 高：57mm（带底座）

（11）外壳防护等级：IP32

（12）壳体材料和颜色：ABS，白色

（13）重量：约 93g

（14）安装孔距：45mm～75mm

（15）执行标准：GB 4716-2005

海湾GST-BMQ-2 型电子编码器特点

传统的探测器编码需要人工通过机械式拨码设置才能完成，编码效率低，技术要求高，容易出现错码，并且为了方便编码，探测器底部需留出编码口，这样容易造成探测器对粉尘、潮气的密封不良，使探测器的整体性能变差。

电子编码器利用键盘操作，输入十进制数，简单易学。可以用电子编码器，读写探测器的地址和灵敏度，读写模块类产品的地址和工作方式；并可以用电子编码器浏览设备批次号，现场调试维护十分方便。

主要技术指标

（1）适用范围：海湾公司生产的可进行电子编码的各类探测器、现场模块、指示部件

（2）工作电压：DC9V

（3）工作电流≤8mA

（4）待机电流≤100μA

（5）使用环境：

温度：-10℃～+50℃

相对湿度≤95%，不结露

（6）外形尺寸：

164mm×64mm×37mm

海湾GST-HX-320B火灾声光警报器

海湾GST-HX-320B火灾声光警报器(以下简称警报器)，用于在火灾发生时提醒现场人员注意。警报器是一种安装在现场的声光报警设备，当现场发生火灾并被确认后，可由消防控制中心的火灾报警控制器启动。启动后警报器发出强烈的声光信号，以达到提醒现场人员注意的目的。

海湾GST-HX-320B火灾声光警报器主要技术指标如下：

（1）工作电压：总线24V

  （2）工作电流：监视电流≤0.25mA，启动电流≤5mA

  （3）闪光频率：1.1Hz～1.7Hz

  （4）火警声调声压级：  80dB～115dB（正前方3m水平处（A计权））

嘀嘀声调声压级：  80dB～115dB（正前方3m水平处（A计权））

（5）变调周期：3.5s～4.8s（火警声）/0.6s～1.0s（嘀嘀声）

  （6）编码方式：电子编码

  （7）线制：两线制，与控制器采用无极性信号二总线连接

（8）使用环境：室内型，温度：-10℃～+55℃，相对湿度≤95%，不凝露

  （9）外形尺寸：121mm×91mm×52mm（带底壳）

  （10）壳体材料和颜色：塑料/白色，正面镶有透明光罩/红色

（11）外壳防护等级：IP41

  （12）重量：约135g (带底壳)

（13）安装孔距：60mm

  （14）执行标准：GB 26851-2011

海湾GST-LD-8317H型气体释放警报器

海湾GST-LD-8317H气体释放警报器（以下简称警报器）是气体灭火系统的配套产品，通常安装在被保护场所的入口处。当气体喷洒后，气体灭火控制器（以下简称控制器）将启动警报器发出灯光指示，提醒人员注意并采取相应的措施。本警报器为编码型，与控制器进行通信采用数字信号，工作稳定可靠，对电磁干扰有良好的抑制能力。地址码为电子编码，可由电子编码器事先写入，也可由控制器直接改写，工程调试简便。

海湾GST-LD-8317H型气体释放警报器主要技术指标

（1）工作电压：总线24V

（2）工作电流：监视电流≤1mA，动作电流≤15mA

（3）闪光频率：1.0Hz～2.0Hz

（4）编码方式：电子编码

（5）线制：两线制，与控制器采用无极性信号二总线连接

（6）使用环境：室内型，温度：-10℃～+50℃；相对湿度≤95%，不凝露

（7） 外形尺寸：348mm×159mm×24mm

（8） 外壳防护等级：IP42

（9） 壳体材料和颜色：阻燃ABS，乳白色

（10） 重量：约680g

（11） 安装孔距：260mm

（12） 执行标准：GB 26851-2011

海湾GST-LD-8318型紧急启/停按钮

海湾GST-LD-8318紧急启/停按钮，用于控制气体灭火系统的启动及停动。通常安装在现场，当被保护的区域内发生火灾时，按下“按下喷洒”按键，即可向气体灭火控制器（以下简称控制器）发出气体喷洒请求信号。气体灭火控制器发出气体喷洒命令，经延时，启动气体喷洒电磁阀。在延时期间，若现场人员确认无火灾发生，可立即按下“停止”按键，终止启动。

按钮为编码方式，启动和停动共占一个编码点；按钮可提供输出无源常开触点信号，可直接控制声光警报器等设备。

海湾GST-LD-8318型紧急启/停按钮主要技术指标

（1）工作电压：总线24V

（2）监视电流：≤0.8mA，报警电流≤10mA

（3）编码方式：电子编码

（4）常开输出触点：额定值DC60V/0.1A，接触电阻≤100mW

（5）启动方式：击碎玻璃罩后，按下“按下喷洒”按键

（6）启动零件类型：重复使用型

（7）“按下喷洒”按键复位方式：用专用钥匙复位

（8）指示灯：

“按下喷洒”按键：红色，按下时常亮

“停止”按键：绿色，按下时常亮

（9）线制：与气体灭火控制器采用无极性两线制连接

（10）外壳防护等级：IP33

（11）使用环境：温度：-10℃～+55℃；相对湿度≤95%，不凝露

（12）外形尺寸：112（长）mm´133（高）mm´65mm（厚）

海湾GST-LD-8301A输入/输出模块

海湾GST-LD-8301A型输入/输出模块，用于用于连接需要火灾报警控制器控制的消防联动设备，如排烟阀、送风阀、防火阀等，并可接收设备的动作回答信号。采用32 位ARM 微处理器实现信号处理，用数字信号与控制器进行通信，工作稳定可靠，对电磁干扰有良好的抑制能力。输入、输出信号隔离检测，抗干扰能力强。可采用电子编码器现场完成编码设置。

海湾GST-LD-8301A输入/输出模块主要技术指标

（1）工作电压：

信号总线电压：总线24V   允许范围：16V～28V

电源总线电压：DC24V     允许范围：DC20V～DC28V

（2）工作电流：

总线监视电流≤0.46mA   总线启动电流≤1.34mA

电源监视电流≤2.00mA   电源启动电流≤18.00mA

（3）线制：与控制器采用无极性信号二总线连接，与DC24V 电源采用无极性电源二总线连接

（4）无源输出触点容量：DC24V/2A，正常时触点阻值为100kΩ，启动时闭合，适用于12V~48V直流或交流

（5）输出控制方式：电平、脉冲（继电器常开触点输出，脉冲启动时继电器吸合时间为10s）

（6）出厂设置：常开检线输入、常开输出方式

（7）使用环境：温度：-10℃～+55℃，相对湿度≤95%，不结露

（8）外壳防护等级：IP30

（9）外形尺寸：86mm×86mm×41mm（带底壳）

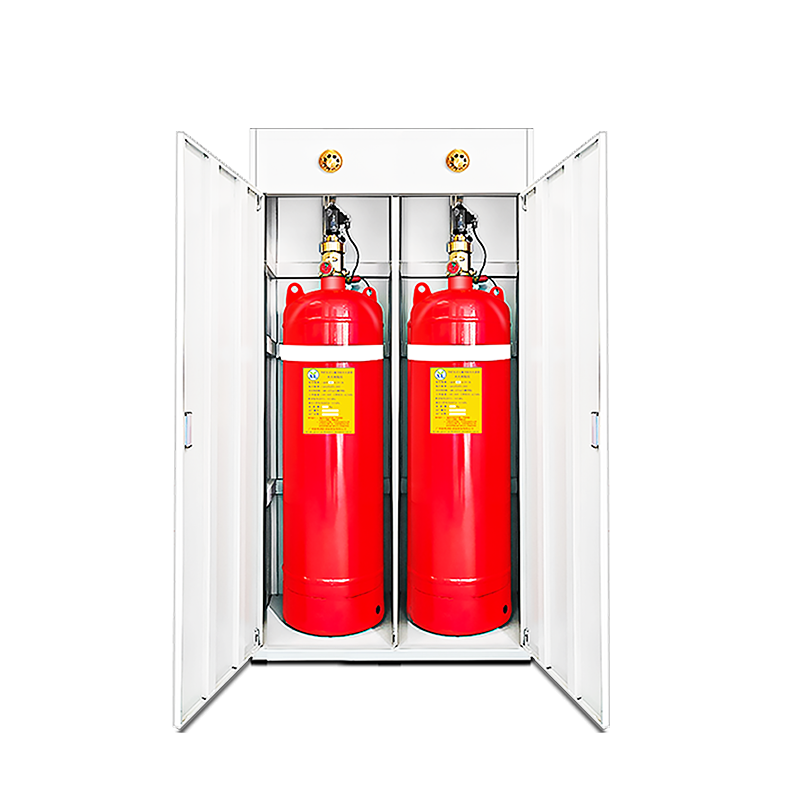

一、GQQ40/2.5柜式七氟丙烷自动气体灭火装置(单瓶组)概述

　　GQQ40/2.5柜式七氟丙烷自动灭火装置(单瓶组)又称无管网式七氟丙烷灭火装置，是一种预制的，以全淹没方式灭火、独立成套、可移动、自动监测火灾、自动报警、自动灭火的现代化消防设备。

GQQ40/2.5柜式七氟丙烷自动灭火装置由柜体、灭火剂储瓶、容器阀、电磁驱动器、信号反馈装置、喷嘴等部件组成，并与气体灭火控制器、火灾探测器、紧急启停按钮、声光报警器、放气指示灯等报警装置组成为具有探测、报警、实施灭火功能为一体的气体自动灭火系统。

二、GQQ40/2.5柜式七氟丙烷自动灭火装置技术参数

型号 GQQ40/2.5

灭火形式 全淹没

灭火剂储瓶容积 40L

灭火剂储存容器充装压力(20℃) 2.5MPa

最大工作压力(50℃) 4.2MPa

启动延迟设定 0~30s

系统工作电压/电流 DC24V/1.5A

工作环境温度 -10℃～50℃

系统启动方式 自动、电气手动

灭火喷放时间 ≤10s

三、GQQ40/2.5柜式七氟丙烷自动气体灭火装置(单瓶组)优点

　　GQQ40/2.5柜式七氟丙烷灭火装置、不需安装管网、不需专用的钢瓶间，具有轻便、可移动、安装灵活、灭火效率高、速度快、结构简单、性能优良、控制方式先进、安全性高、操作维修方便以及规格、品种齐全等优点。

四、GQQ40/2.5柜式七氟丙烷自动气体灭火装置(单瓶组)适用范围

　　GQQ40/2.5柜式七氟丙烷自动气体灭火装置可扑灭A、B、C类火灾及电气火灾，能安全有效地使用在有人常驻的场所(在灭火剂喷放前人员需撤离防护区)；

　GQQ40/2.5适用于电气火灾如：计算机房、通讯机房、测试中心、变配电室、精密仪器室、理化实验室等；

　　GQQ40/2.5适用于液体火灾或可熔固体火灾如：发电机、变压器、浸渍油槽、液压油库、加油站、润滑油库及其他可燃流体与贮罐等；

　　GQQ40/2.5适用于固体火灾如：图书馆、档案室、资料库、软件库、博物馆、金库、烟草库房、重要医疗器械室、化学易燃品库房及生产作业火灾危险场地等。

机械式自动泄压装置

机械式自动泄压装置，适用七氟丙烷灭火系统中的机房、计算机房、配电室、变电站、图书馆等场所，当防护区喷发七氟丙烷灭火剂后，压力达到泄压口校准的压力值时，自动打开泄压口，排放防护区的压力。

 机械型泄压口，适用七氟丙烷灭火系统中的机房、计算机房、配电室、变电站、图书馆等场所，当防护区喷发七氟丙烷灭火剂后，压力达到泄压口校准的压力值时，自动打开泄压口，排放防护区的压力，避免维护结构与房内设备的损坏。

泄压口,泄压装置,泄压阀

产品信息

名称： 机械式自动泄压装置

型号： 0.12平方/0.25平方

适用场所： 电子计算机房、电讯中心控制室、通讯机房、洁净厂房、图书馆、档案馆、贵重物品库、电信机房、广播电视设备、发电机房、电气设备房、变压器、油断路器、电动机、内燃机、电器机房、图书档案楼、科研试验楼、贵重仪器设备房、大型船舶、油品厂房等。

产品特点
